形体控制框

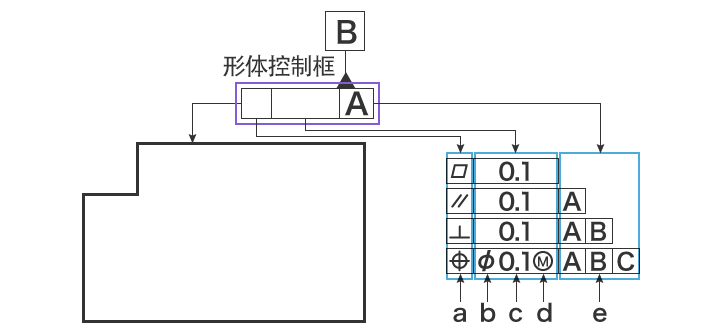

几何公差用“形体控制框”标示。形体控制框中应包含下列要素。

形体控制框
a
几何特性符号
标注几何公差的种类。
b
直径符号(必要时)
必须标注的几何特性如下所示。
二维平面中的圆中区域:位置度同心度
三维空间中的圆柱中区域:真直度平行度直角度倾斜度、位置度、同轴度
三维空间中的球体中区域:位置度
c
几何公差值
公差的值。单位为“ mm (毫米) ”。
d
实体公差、公共公差带等
主要包括“最大实体要求)”、“最小实体要求)”、“CZ (公共公差带:Common Zone) ”等。以及其他等。
e
优先基准
将设计者需要优先设定为基准的部分指定为基准。标注多项基准时,按照从左到右、优先度从高到低的顺序进行标注。
通常情况下,设计者会按照优先度顺序,决定基准的字母,因此越靠前的字母优先度越高。
