平面度的测量

对指定应该呈现何等正确平坦面的“表面凸凹度”参数,即平面度进行测量。
最凸起部分与最凹陷部分必须位于上下分离2个平面之间夹住的一定距离。

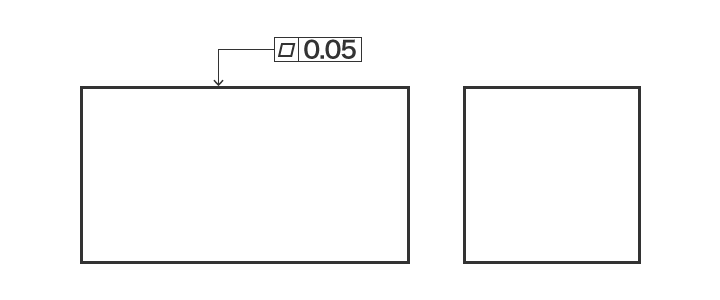

图纸示例

平面度的测量

利用千分表测量

利用千分表测量
a
目标物
b
工作台
c
千分表

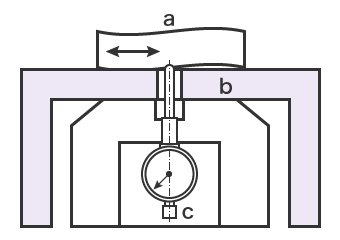

将目标物放置在精密平面工作台上并固定,装设千分表的测量部,使其可接触测量面。
移动目标物,使测量位置均匀分布,读取千分表的示值。
测得偏差的最大值,就是平面度。

问题点

目标物的移动方式会改变测量点,可能会产生不同的测量值。因此,很难得到稳定的测量值。

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物

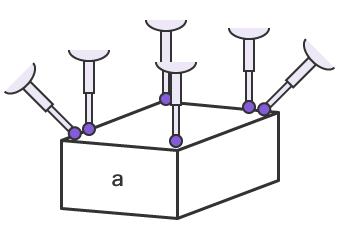

用探针抵住4处以上的点位进行点测量,就能测得平面度。
测量点更多,测量范围更广时,同样可实现高精度的稳定测量。

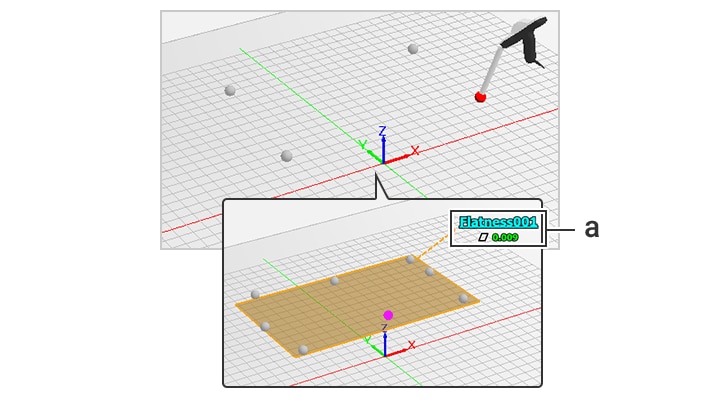

测量画面
测量画面
a
平面度的测量结果
