几何公差图纸与符号
几何公差在图纸上通过符号进行指定。目前，几何公差的符号共有16种，并根据管控的公差进行分类。
几何公差特性的分类与符号
几何公差的符号如下所示。所谓“适用要素”的“独立要素”，就是不关联基准（无需标示基准）的要素。“基准”是为了决定姿态、位置、跳动而设定的理论理想要素。而“关联要素”则是与基准存在关联的要素，用于﷽指定姿态、位置🐻、跳动公差。
| 适用要素 | 公差的种类 | 几何特性 | 符号 |
|---|---|---|---|
| 独立要素 | 形状公差 （形状偏差） |
真直度 |  |
| 平面度 |  |
||
| 真圆度 |  |
||
| 圆柱度 |  |
||
| 线轮廓度 |  |
||
| 面轮廓度 |  |
||
| 关联要素 （需要基准要素） |
姿态公差 | 平行度 |  |
| 直角度 |  |
||
| 倾斜度 |  |
||
| 位置公差 （位置偏差） |
位置度 |  |
|
| 同轴度 |  |
||
| 同心度 | |||
| 对称度 |  |
||
| 线轮廓度 |  |
||
| 面轮廓度 |  |
||
| 跳动公差 （跳动偏差） |
圆跳动 |  |
|
| 全跳动 |  |
| 独立要素 | |
|---|---|
| 形状公差（形状偏差） | |
| 真直度 | |
| 平面度 | |
| 真圆度 | |
| 圆柱度 | |
| 线轮廓度 | |
| 面轮廓度 | |
| 关联要素（需要基准要素） | |
|---|---|
| 姿态公差 | |
| 平行度 | |
| 直角度 | |
| 倾斜度 | |
| 位置公差（位置偏差） | |
| 位置度 | |
| 同轴度 | |
| 同心度 | |
| 对称度 | |
| 线轮廓度 | |
| 面轮廓度 | |
| 跳动公差（跳动偏差） | |
| 圆跳动 | |
| 全跳动 | |
几何公差符号一览（相关规格：ISO 5459）
真位置度理论（用方框围起的尺寸值）
用“理论正确尺寸（TED：Theoretically Exact Dimension）”标示几何公差（位置度、轮廓度、倾斜度）的思考方式。TED会用方框（□）围起理论正确尺寸，将与该位置相关的公差填入形体控制框。
位置的指定
进行如下图所❀示的位置指定时，尺寸公差标示的基准尺寸和公差均会成为尺寸公差的总和（累积公差），无法指定正确位置。而利用TED进行标示♏时，因其不附带公差，不会引发累积公差的问题。
公差带的指定
在指定公差带时，真位置度理论会在公差值的中心，正确标示需要用TED管控的位置。

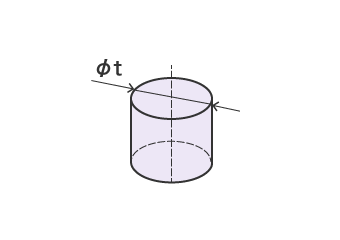

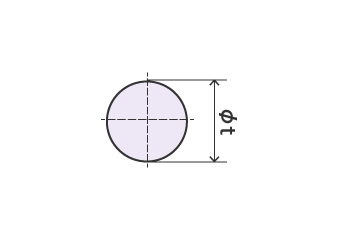

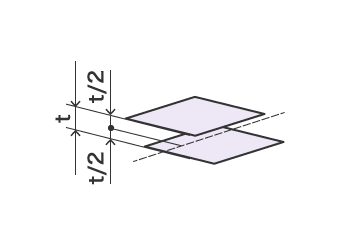

要素为点时，公差带﷽就是以该点为中心的圆形（a）或球形；要素为直线时，则公差带为以该直线个别正确离开公差值一半的平行二平面（b），或以该直线为中心的圆柱公差带（c）。
