同心度的测量
对“2个圆柱的轴同轴 （中心点无偏差）的程度”，即同心度的精度进行测量。与同轴度的区别在于，基准要素是中心点（平面）。

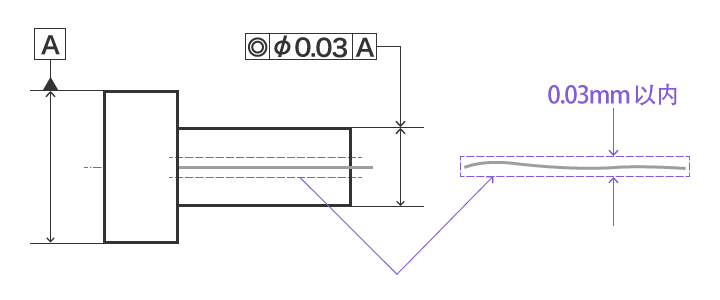

图纸示例

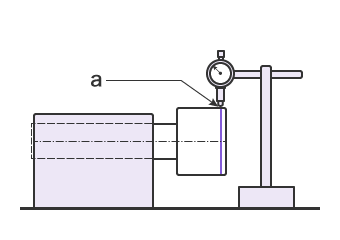

利用千分表测量
- a
- 指定的测量位置
固定目标物，用千分表抵住附🐎带公差标示的轴的外周顶点。旋转测量物，测量千分表跳动的最大示数值与最小示数值。在指定的圆周上进行测量，将其中的最大差值作为同心度。
问题点
用千分表抵住目标物的角度及力度，会改变测量值，因此不同操作者测得的值可能会出现差异。
此外，与千分表顶端的摩擦，可能会损伤目标物的表面。

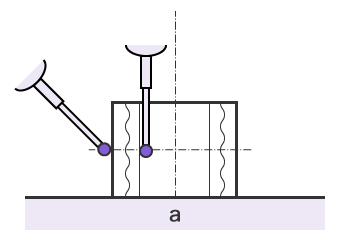

利用三坐标测量仪测量
- a
- 平板
不同于同轴度，将平面圆作为测量对象。
用探针抵住基准圆的测量点进行测量，再用探针抵住目标圆的测量点实施测量。
只需用探针轻触即可，不会损伤目标物。

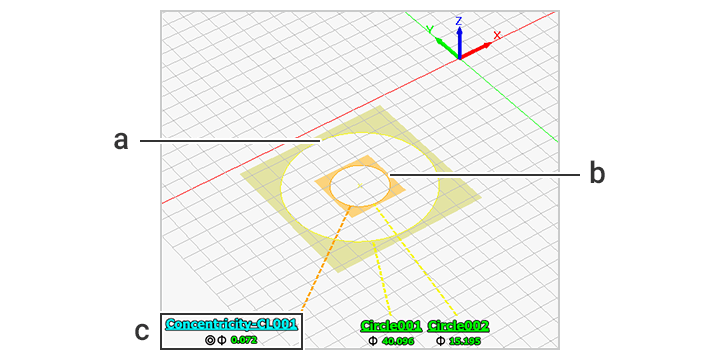

- 测量画面
-
- a
- 基准圆
- b
- 目标圆
- c
- 同心度的测量结果
