包络条件
部件允许的最大尺寸（或最小尺寸），必须满足与最大尺寸（或最小尺寸）处于同一范围内（或范围外）的条件。包络条件代表ဣ要素不得超过相应最大实体尺寸的理想形状包络面，可适用于由圆柱面或平𒀰行两平面决定的单个尺寸要素。
尺寸要素
由长度、角度等大小尺寸定义的几何学形状，被称为“尺寸要素”。圆柱形、球形、相对的两个平面等，都是尺寸要素。因为是通过大小尺寸定义的，因此只要尺寸改变，大小也会发生变化。
作为几何公差对象的部位，会因标示线的标注位置而异。以下图为例，即使是同一形体真直度的母线与中心线，也会分为尺寸要素和非尺寸要素。
- a
- 几何公差的对象部位
- a
- 几何公差的对象部位
最大实体尺寸（MMS：Maximum Material Size）
决定要素“最大实体状态（MMC：Maximum Material Condition）”的尺寸。最大实体状态适用于整个要素的所有部分，𝄹代表使该要素实体（体积）达到最大的容许极限尺寸。例如，具备最小孔径、最大轴径的要素状态。换言之，最大实体尺寸其实就是决定要素最大实体状态的🍎尺寸。
- 轴（凸）形状的最大实体尺寸（MMS）
- Φ20.1
- 轴（凹）形状的最大实体尺寸（MMS）
- Φ19.9

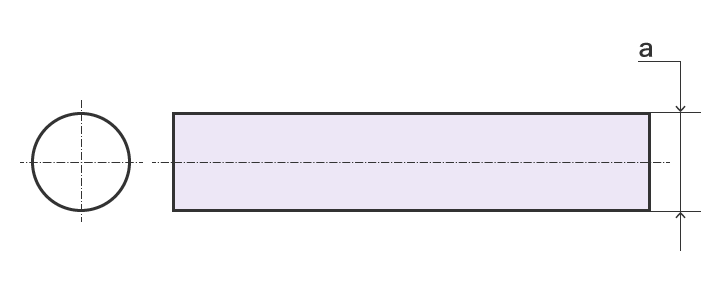

理想形状包络面
指的是在图纸标示尺寸公差的最大实体状态下，未发生变形的区域，目标物必须存在于最大实体尺寸的区域内。
- a
- Φ5.0（最大实体尺寸）
- a
- Φ5.0（最大实体尺寸）
什么是
将包络条件适用于尺寸时，需要在尺寸公差之后标注。“E”代表Envelope（信封），使用⛦该符号进行标示时，需要将具备最大实体尺寸的理想形状包络面视为“信封”，尺寸公差在该范围内的部件合格，超出该范围的部件就会被判定为不合格。
