日用品行业导入视觉系统的事例(其他事例)

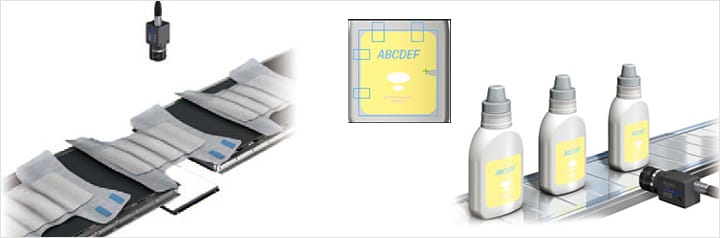

视觉系统已被导入到日用品行业的各种检测工序

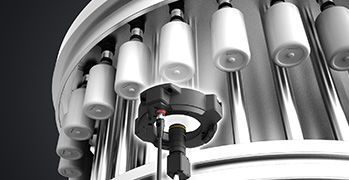

这是树脂瓶底面的刻印检测实例。

检测的要点

当刻印与背景的色韵类似时,按照传统的照明条件,有颜色抽取不顺,检测不稳定的案例。使用🧔LumiTꦯrax™模式,与色韵的差别无关,能够读取刻印。

基于LumiTrax™模式的判断结果

OK图像
NG图像
NG图像(形状图像)

检测复印辊侧面的外观。部分面型相机检测各个侧面需要进行多次拍摄。并且容易发生照明不均,会出现外观检测精度较低的问题。*

若使用线型扫描相机,拍摄1次即可获取圆柱侧面一周的图像。而且不会发生照明不均,可以利用更清晰的图像进行检测。此外,面型相机存在无法读取曲面部分的字符或条码的问题,使用线型扫描相机则可以获取清晰的图像。XG-X/CV-X系列可以同时连接面型相机和线型扫描相机等,能够用同样方式进行处理,无需花费时间导入。
*与本公司CV-700产品的比较

【使用机型】XG-X/CV-X系列

检测纸尿裤侧面的外观。使用面型相机检测时,若范🤡围较广,则需要安装多台相机。并且需要保证各台面型相机处于相同的照明条件𝔉,需要花费大量安装成本和工时。

若使用线型扫描相机,则可以用1台相机🗹和光源拍摄获取清晰的图像。线型扫描相机1台即可进行大范围检测,具备不易产生照明不均的优势。在照明方面,也只需普通条形光源即可完成检测。由此还可解决导入成本和安装空间的问题。XG-X/CV-X系列可以同时连接面型相机和线型扫描相机,能ꩲ够用同样方式进行处理,节省了工时。

使用面型相机检测的示意图

照明尺寸较大,需要花费大量安装空间和成本。

使用线型扫描相机检测的示意图

使用条型光源即可进行检测,有利于降低成本、节省空间。

【使用机型】XG-X/CV-X系列

利用视觉系统检测纸尿裤、卫生用品等无纺布产品附着的异物或污迹。传统视觉系统受工件凹凸影响,在对比度较低的情况下无法检测出异物或污迹等。*

若使用XG-X/CV-X系列的瑕疵检测模式,则可轻松检测出纸尿裤或卫生用品的异物或污迹。利用实时浓淡过滤处理可以去除工件表面的阴影,准确检测出异物或污迹。
*与本公司CV-700产品的比较

【使用机型】XG-X/CV-X系列

检测洗涤剂标签的粘贴不良。传统视觉系统虽然可以判断有无标签,但难以准确判断标签的偏移等。在这种情况下,会出现只能发现对产品影响较大的明显不良,无法发现细微缺陷的问题。*

若使用XG-X/CV-X系列的趋势边缘缺陷模式,即使是偏离标签边缘标准直线非常细微的缺陷,也可以稳定地检测出来。
*与本公司CV-700产品的比较

破损

【使用机型】XG-X/CV-X系列
