快门速度的思路

使用高速快门时的注意事项

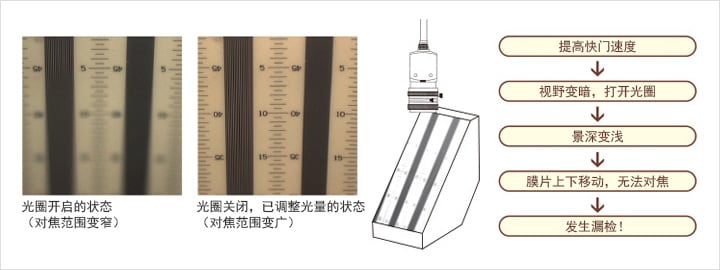

提高快门速度会缩短曝光时间,虽然开启光圈的情况很多,但其实并不是这么简单。

实际上,光圈开启时,景深(对焦范围🍨)将会变小。在诸如膜片异物检测中,膜片发生上下移动的情况下,尤其需要加以注意🍨。最坏的情况,会由于膜片上下移动,导致焦点偏移,对检测造成不良影响。

使用高速快门时的注意事项

确保高速生产线检测成功的制图要点

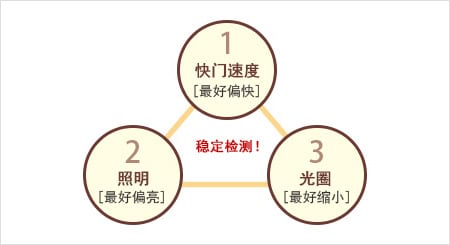

平衡3大要素的拍摄技术很重要

  1. 确定快门速度,
  2. 考虑光圈,
  3. 确定照明的必需光量

这种思路,是较为稳定的设定方法。

平衡3大要素的拍摄技术很重要

可在现场使用的外观检测设定方法 总结

要确定在线外观检测的更佳设定方法,请牢记以下几点。

  1. 首先,确定需要检测的最小检测尺寸。大致基准为视野内的2像素角以上。
  2. 以1中确定的最小检测尺寸为基准,求出可支持的工件速度。
    根据生产线的移动,对于间歇传送,需要求出视觉系统的处理速度。
    对于连续传送,则需要在求出快门速度的基础上,求得视觉系统的处理速度。
  3. 高速生产线中的制图,需要注意快门速度、照明亮度、镜头光圈,实施更佳的拍摄。
