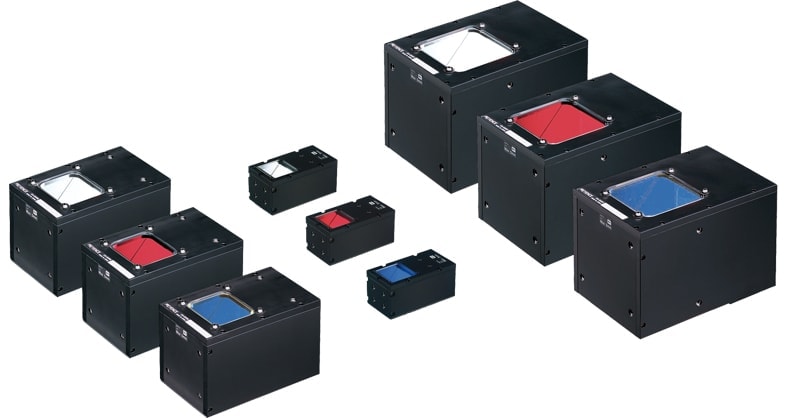

同轴光源(垂直)同轴垂直照明发射的平行光与相机在同一光轴上。
CA-DX

同轴照明技术

同轴光源从侧面𝓡将光线发射到半反射镜上,反射镜再将光线反射到工件上。镜面反射光可以返回到相机,而工件表面如刻印伤痕等凹凸不平的部分产生的漫反射光则不能接受到。这样就使得工件的边缘点形成了对比度。而且,来自工件的光线越远,不能接受到的漫反射光就越多,形成更大的图像对比度和清晰度。

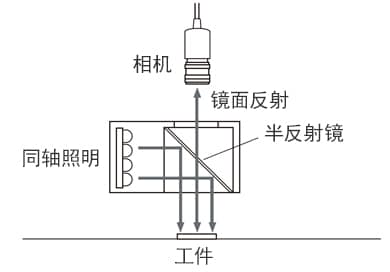

相机 / 光源安装图

应用

冲压部件

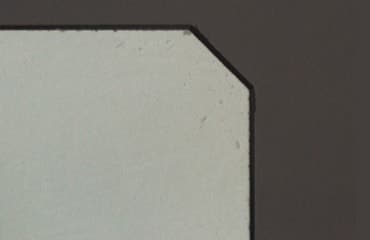

标准照明下

边缘不明显,因为漫反射和镜面反射光都被相机接收。

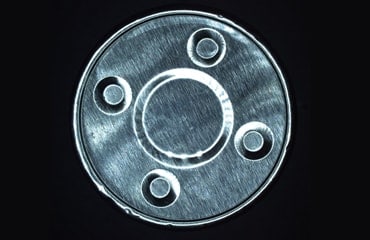

同轴照明下

凹陷区域的光发生扩散,所以显得较暗,边缘从而能够轻松识别。

螺丝头

标准照明下

各种成分的光线向各个角度反射,造成各个部件的图像不一。

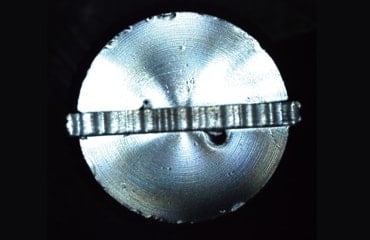

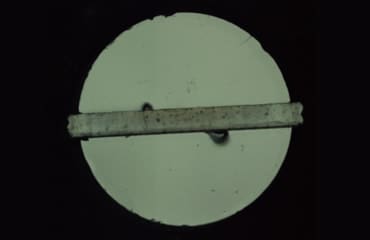

同轴照明下

从弯曲到平坦的变化能够清楚的识别,平坦区域在相机中被良好地突出。

金属加工部件

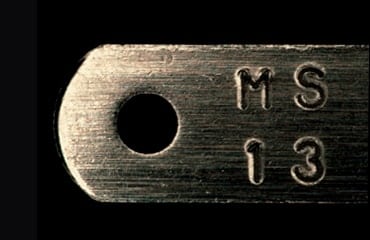

标准照明下

刻印不清晰

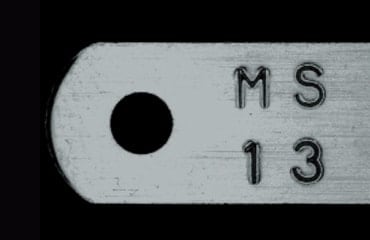

同轴照明下

突出刻印边缘

玻璃部件

玻璃部件

通过镜面反射,照明将照射到玻璃面上。

同轴照明下

可均匀照射玻璃面整体。
