图像处理的外围设备:LED 视觉系统配件 CA-D 系列

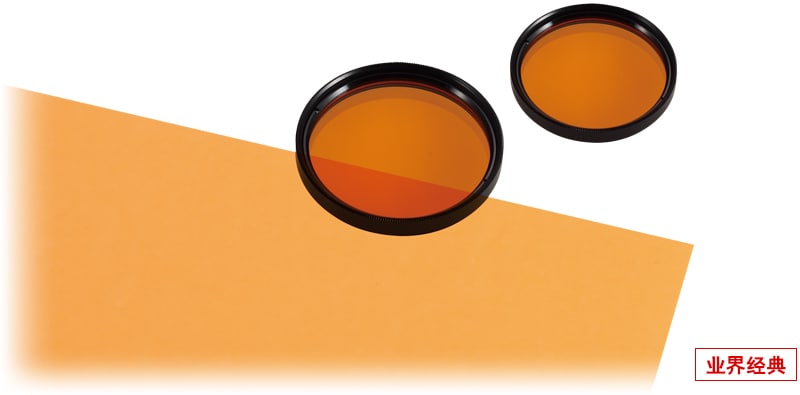

波长转换膜即使是难以安装背光光源的场所,也可使用背光效果进行检测
CA-DWC30

业界经典

波长转换原理

通过组合波长转换膜和蓝色 ꦇLED 光源、抗蓝光滤镜,即使是反射照明,也可实现背光图像的全新照明技术。

仅限室内照明

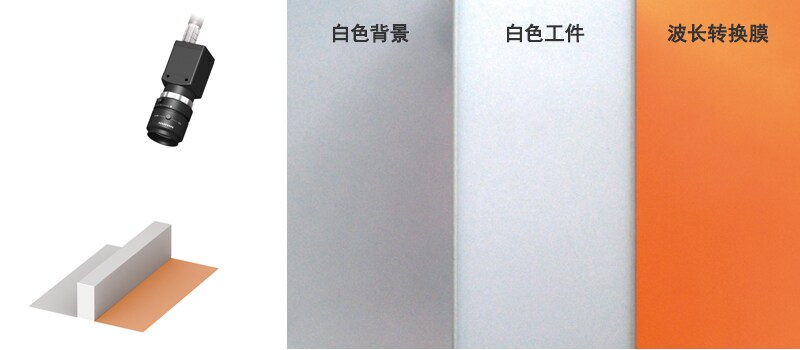

此为波长转换膜和白板上放有白色工件时的图像。

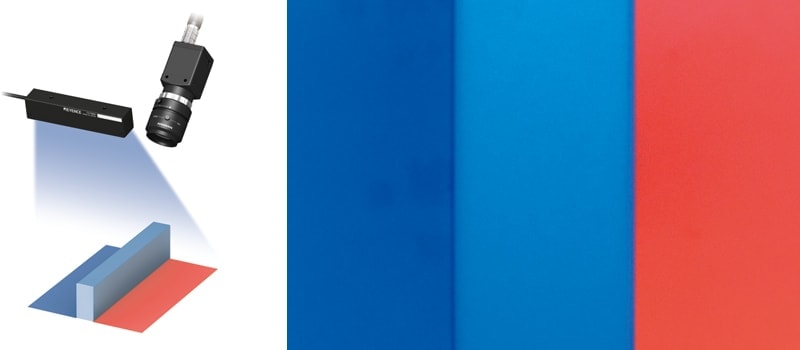

安装蓝色条型光源

此为照射蓝色光源时的图像。白⛎色背景和白板拍摄的颜色呈蓝色,波长转换膜将蓝色光转换为带红色的൲橙色后进行反射。

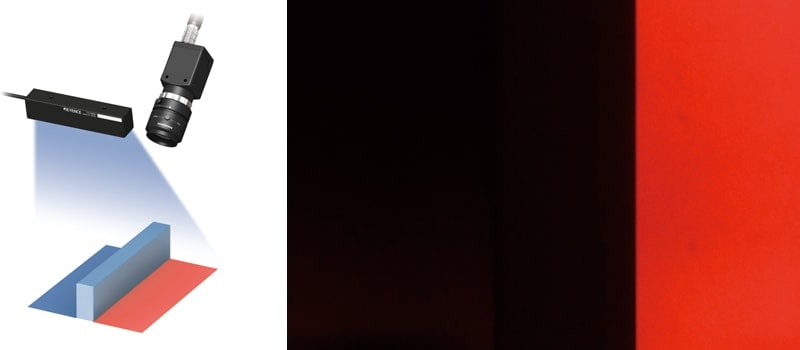

除上述外, 镜头上还安装了抗蓝光滤镜

抗蓝光滤镜隔绝蓝色反射范围的光,仅来自波🥀长转换膜的光射入镜头。因此可拍摄出犹如使ꦗ用背光光源拍摄白色工件时的图像。

应用

定位

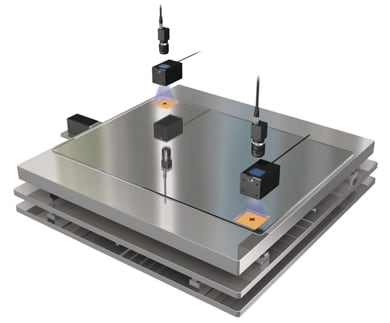

将光源嵌入到可动平台内时接线较为困难,但仅靠反射照明,可能对比度会不足。使用波长转𝄹换膜时无需接线即可实现背光图像,因此🅠可稳定检测。

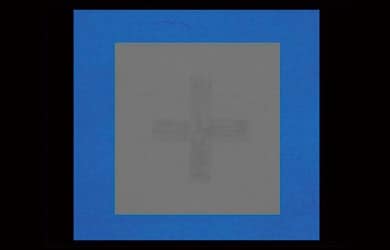

仅限蓝色反射光源

定位标识的对比度不足,无法稳定检测。

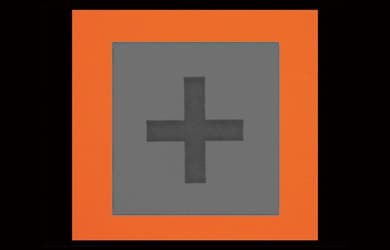

使用波长转换膜

与使用背光光源拍摄的图像具有相同的对比度,可提高定位精度。

液面检测

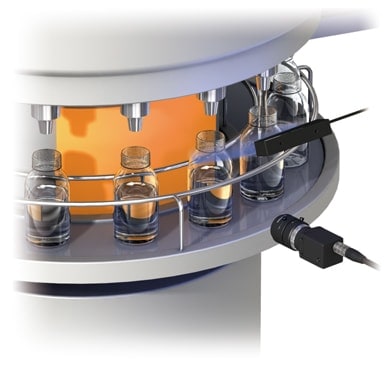

通过填充机检测液面时,没有安装背光光源的场所,只能使用反射照明检测液面。使用波长转换膜时,通过安装在狭窄的空隙中,💦或将薄膜缠绕在旋转体上,可实现背光图像。

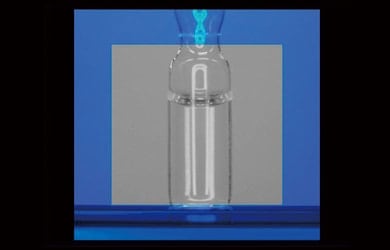

仅限蓝色反射光源

受到工件表面反射的影响,无法稳定查看液面。

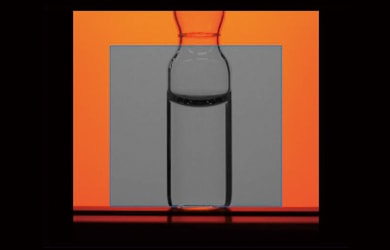

使用波长转换膜

可作为背光图像仅清晰拍摄液面,进行稳定的液面检测。

波长转换膜表面有时会存在异物,但属于检测基准内并非产品不良。
