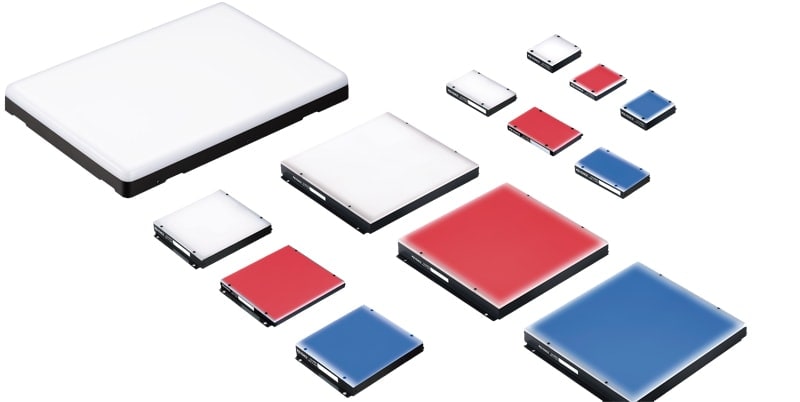

背光光源新增A4 尺寸的大型机型
CA-DS
背光照明技术
标准的正面照明因为形状，颜色和表面加工等原因会引起工件特征的对比度较低或不一致。使用背光光源可以确保光线能穿透工件进入相机。如果工件不透光，就会产生投影，形成高对比度和清晰的轮廓用于稳定检测。
即使工件是透明的，可能也具有一定范围的密度（例如薄层材料或瓶中的液体）。通过工件上光线吸收和透𒁃射的变化也能实现一定的对比度。
相机 /光源安装图
新增A4 尺寸的大型机型

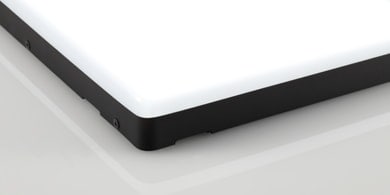

新增A4 尺寸的大型机型。至照明端面为止均为发光部，因此可在相对于发光面积的超小安装空间进行安装。
通过将扩散片特殊成型，至扩散片端面为止均可发光。
应用
连接器端子

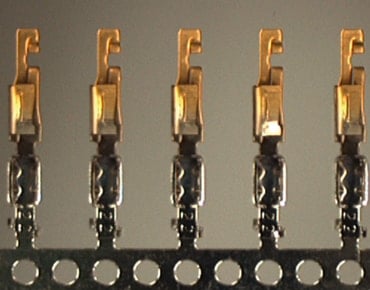

标准照明下

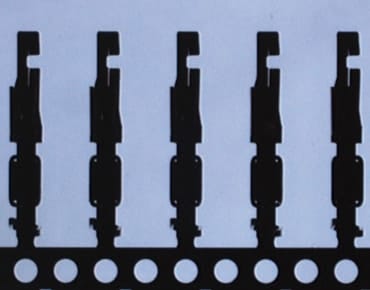

背光照明下
收缩膜的收缩不良检测
应用发光面积较大的镜面反射照明的示例。

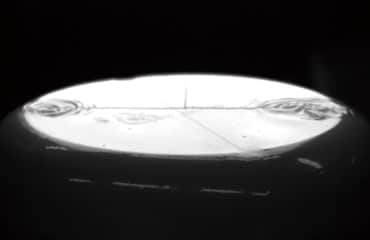

OK 品

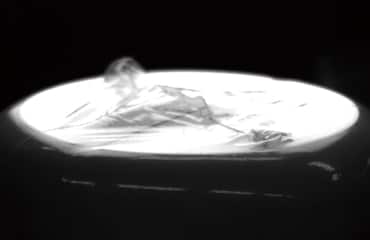

NG 品
