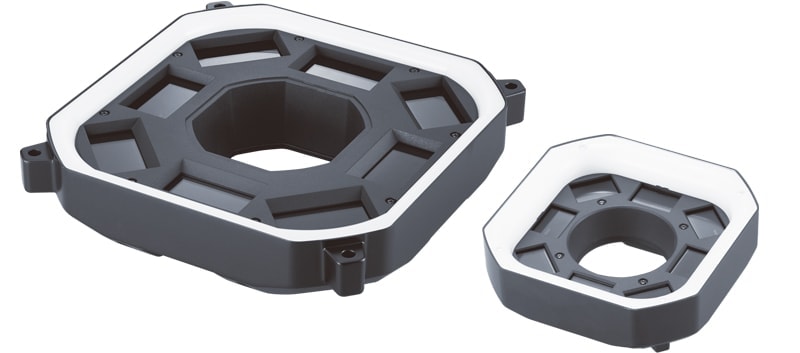

图像处理的外围设备:LED 视觉系统配件 CA-D 系列

图案投影光源 凭借 8 个方向投光实现无死角检测
CA-DQPxX

搭载专用亮灯控制 IC

3D 检测光源

生成目标物的立体拍摄影像

快速投影多张条纹图案。超高速拍摄 CMOS 传感器和高速处理器实时分析来自于工件的反射光,生成 3D 🌌图像。

2D 检测光源

生成形状和纹理

LumiTraxTM 同样适用,可将对多个方向亮灯的数张图像进行分析, 并生成形状(凹凸)图像和纹理(图样)图像。

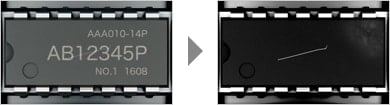

检测 IC 模块上的缺陷(形状)

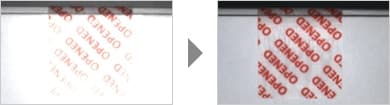

检测有无密封胶带(纹理)

3D 拍摄模式

与注册的 3D 形状比较,将差异一并抽取出来

IC 的有无

3D

OK 部位图像

NG 部位图像

2D

OK 部位图像

NG 部位图像

开关方向辨别

3D

OK 部位图像

NG 部位图像

2D

OK 部位图像

NG 部位图像

电解电容器高度差异

3D

OK 部位图像

NG 部位图像

2D

OK 部位图像

NG 部位图像
