图像处理的外围设备:LED 视觉系统配件 CA-D 系列

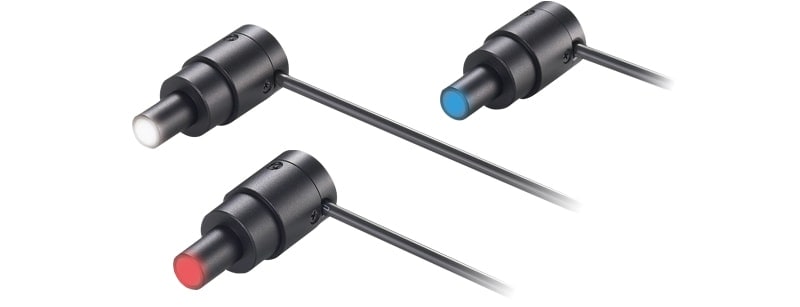

点光源LED 点光源节省了空间,局部照射的点照明
CA-DP

应用

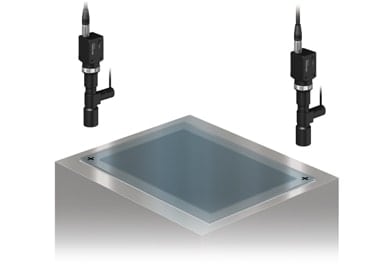

玻璃板的位置校正

将 CA-DP 点光源与远心镜头一起使用后,能够清楚地检测到刻印的注册标记以实现持续的位置校正。

与点光源用 C 安装镜头适配器(OP-87896)组合使用时的示例

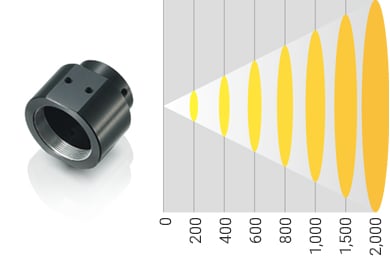

通过在点光源顶部安装 C 安装镜头适配器(OP-87896),可实现多种用途。

纵轴:光点直径/横轴:LWD
通过与图像处理用镜头组合使用,可实现均匀清晰的点状光。

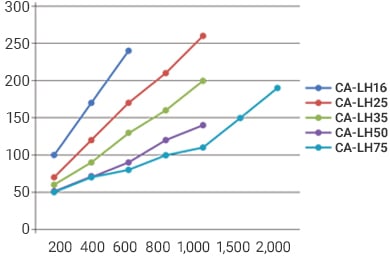

纵轴:光点直径/横轴:LWD/单位:mm
在图形范围内可确保亮度的使用范围。请预先确认实际的亮度是否充足。

通过与远心镜头组合使用,也可用作平行光照明。

远心背光图像

可获取无光线绕射的清晰图像。

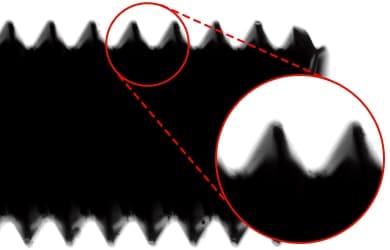

面光源背光图像

螺丝表面所反射的光使边缘变模糊。
