以“光”检测的方式
激光传感器 何谓位置辨别型

概要

该类型由发射器发射“激光”,💯并非光强度,并通过检测光接收元件上的接收位置或反光时间来检测目标物的位置信息。

原理和主要类型

三角测量式

通过改变与目标物之间的距离来改变检测元件CMOS 上所聚焦的位置。使用该位置信息进行检测。

三角测量式

如上图所示ꦏ,通过半导体激光将激光照射到目标物上。目标物的反射光会在受光镜头上聚焦,并成像在光接收元件上。距离一旦变动,聚焦ꦑ的反射光角度也会改变,光接收元件上的成像位置也随之发生变化。由于该光接收元件上的成像位置变化随目标物的移动量而变化,因此可读取成像位置的变化量,并作为目标物的移动量进行测量。

时间测量式

在发光的激光照射到物体并返回的时间内测量距离。不会影响工件的表面状态,可进行稳定检测。

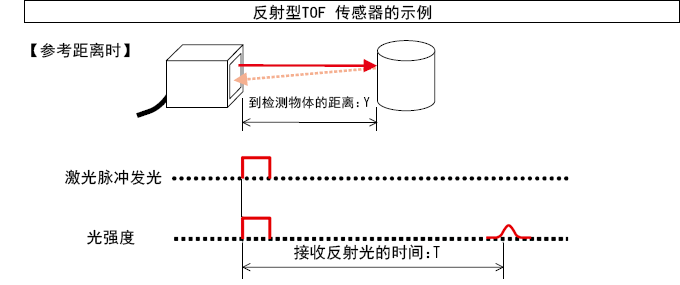

时间测量式

I检测右图中接收激光反射光的时间T,并计算距离Y。
计算公式为 2Y(往返距离) = C(光速) × T(接收反射光的时间)。
