以“接触”检测的方式
接触式位移传感器的原理和种类
原理和主要类型
接触式位移传感器的检测原理大致分为以下2 种。
- ・“差动变压器”法 ⇒ 采用线圈的方式
- ・“刻度尺”法 ⇒ 在内部采用刻度尺（尺子）的方式
而且，由K8凯发开发
- ・“光栅刻度尺脉冲系统”
⇒ 通过CMOS 传感器高速拍摄绝对值玻璃刻度尺，是创新的方式

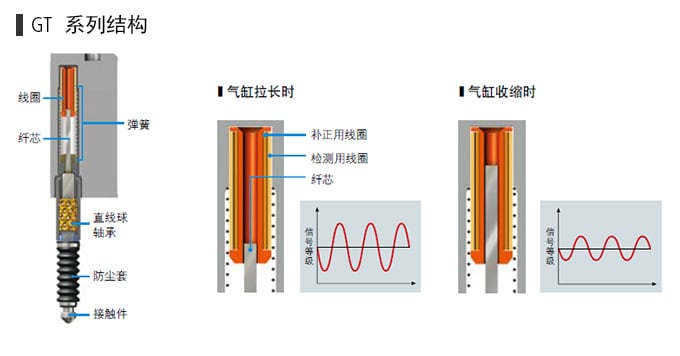

差动变压器法
差动变压器法的原理是电流通过内部线圈时产生磁场。
如果在其中插入纤芯，则线圈的阻抗会根据插入量而变化，而且信号等级也会发生变化。
检测该信号等级的变化，换算为移动量。
优 点
- ・由于信号等级会根据主轴的位置发生改变，因此可掌握“绝对位置”。
（无需零点调整，不产生追踪误差）
缺 点
- ・精度在主轴的端附近下降。由于利用了线圈的原理，因此在中心附近磁场均匀，但存在端附近失去平衡的倾向。
- ・需要考虑直线性或温度特性。
刻度尺法
优 点
- ・精度高。（精度基本由刻度尺的刻度精度来决定）
- ・不管是刻度尺的中心附近还是端附近，刻度尺的刻度宽度均不变，因此无需考虑直线性。
- ・即使存在温度变化，刻度尺的刻度仍不会发生很大改变，因此温度特性较佳。
缺 点
- ・主轴因振动等发生剧烈活动时，光电传感器还来不及响应，就会发生追踪误差。

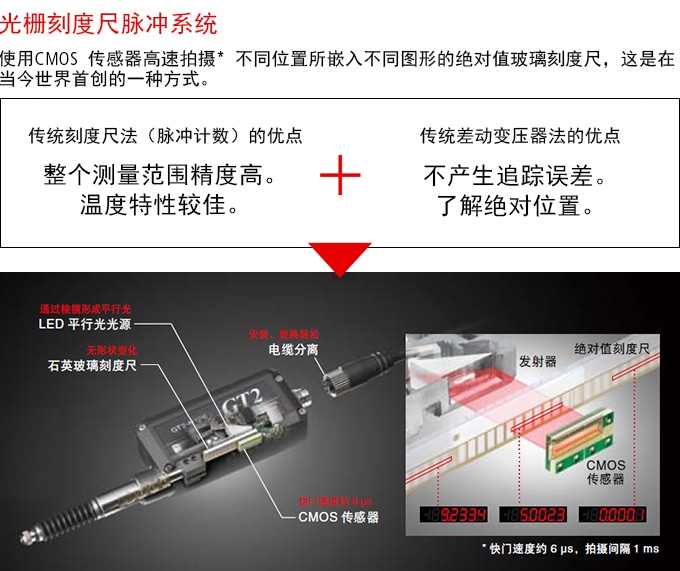

光栅刻度尺脉冲系统（创新技术）
K8凯发的GT2 系列与一般的刻度尺法相同，内置了发射器、接收器和刻度尺。但如一般的刻度尺法一样，并非是单纯 的嵌入狭缝板。在GT2 系列的刻度尺中，嵌入了复杂图案的狭缝板，可通过读取该图案来特定主轴的位置。
- (1) 如果主轴移动，则绝对值刻度尺也会移动。
- (2) 通过CMOS 传感器，高速读取嵌入在刻度尺的复杂图案。
- (3) 将主轴的位置信息传达到放大器上。
优 点
- ・可检测绝对位置。
- ・检测位置信息，因此无需零点调整，且不产生追踪误差。
- ・由于为刻度尺法，因此整个测量范围均可实现高精度操作。
- ・温度特性较佳。
缺 点
- ・无
