以“接触”检测的方式
接触式位移传感器
概要

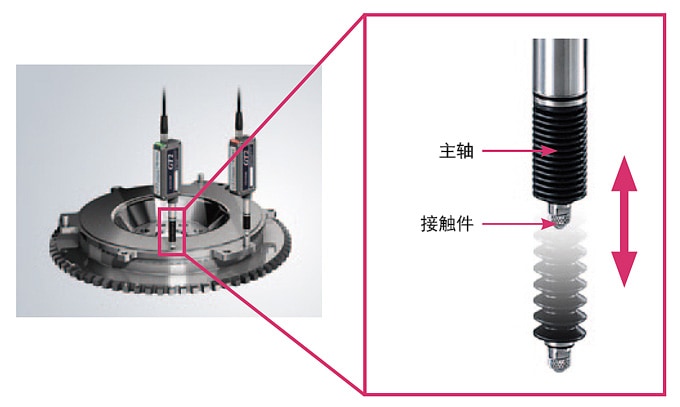

正如其名，该传感器可通过将接触件直接接触到检测物体🔯来测量位置。如右图所示，主轴的高度发生变化时，可在内部求出其位移量。作为主要用途，适于检测工件的高度、厚度及翘曲等项目。

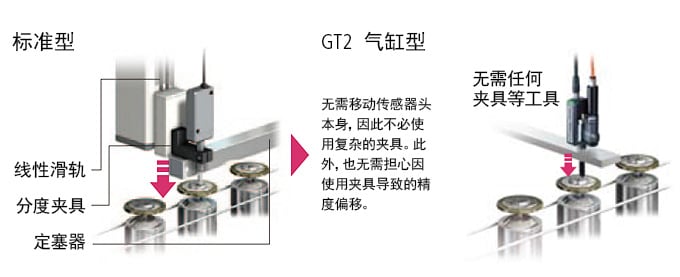

通过拉长主轴进行测量的气缸型
可ﷺ在固定传感器头的状态下直接进行测量，因此无需移动传感器头本身的装置。可在节省空间的情况下进行安装，并能大幅削减导入时的工时。
特点
一般，因检测方法的不同具有如下表所示的特征。
通过检测方法进行比较
| 项目 | 涡电流式 | 光学式 | 超声波式 | 激光对焦式 | 接触式 |
|---|---|---|---|---|---|
| 检测对象物体 | 金属 | 大多数物体 | 大多数物体 | 大多数物体 | 固体 |
| 测量距离 | 短 | 一般 | 长 | 短 | 短 |
| 精度 | 高 | 高 | 低 | 高 | 高 |
| 响应速度 | 快 | 快 | 慢 | 一般 | 慢 |
| 灰尘、水、油等 | 强 | 一般 | 一般 | 一般 | 强 |
| 测量面 | 一般 | 小 | 大 | 小 | 小 |
| 项目 | 涡电流式 | 光学式 | 超声波式 |
|---|---|---|---|
| 检测对象物体 | 金属 | 大多数物体 | 大多数物体 |
| 测量距离 | 短 | 一般 | 长 |
| 精度 | 高 | 高 | 低 |
| 响应速度 | 快 | 快 | 慢 |
| 灰尘、水、油等 | 强 | 一般 | 一般 |
| 测量面 | 一般 | 小 | 大 |
| 涡电流式 | 激光对焦式 | 接触式 |
|---|---|---|
| 检测对象物体 | 大多数物体 | 固体 |
| 测量距离 | 短 | 短 |
| 精度 | 高 | 高 |
| 响应速度 | 一般 | 慢 |
| 慢 | 一般 | 强 |
| 测量面 | 小 | 小 |
