大多数医疗设备都直接用于人体,因此需要具备高水准的安全性﷽与功能性。下面凯发K8国际一触即发将为您介绍较多使用数码显微系统观察导管和支架的案例。

导管在数码显微系统下的观察

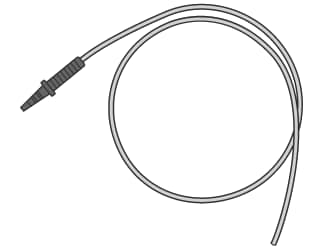

什么是导管

所谓的导管,是指用于医疗的柔软管子。将这个管子插🍒进胸腔以及腹腔等的体腔、消化✱管以及尿管等的内腔部或者血管等中,用来排出体液、注入药液或造影剂等。

什么是导管治疗

针对因发生动脉硬化而无法确保充足血流的血管,使其扩展到接近原本宽度大小的治🐼疗便为导管治疗。代表性的导管治疗有球囊治疗和支架治疗。

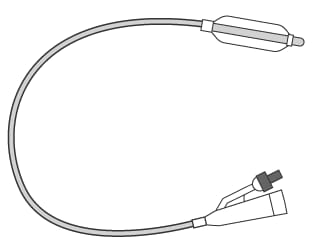

球囊治疗

沿着导丝放入被称为球囊的导管,扩展血管。
用球囊向发生动脉硬化的部位施加压力并扩展,由此确保血管宽度。

(1)穿过导丝
(2)导入球囊
(3)使球囊膨胀
(4)使球囊变小后抽出

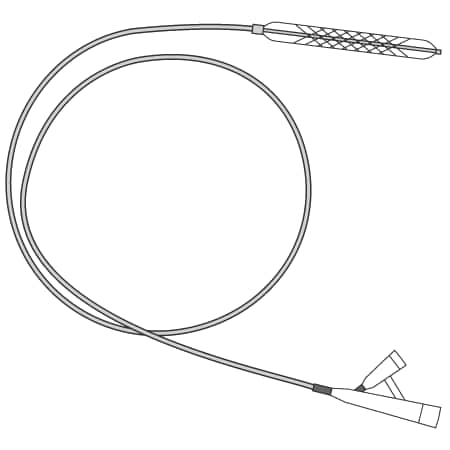

支架治疗

球囊治疗有时会划伤发生动脉硬化的部位,导致血管再次闭塞。因此,除了球囊治疗以外,经常会在之后执行支架治疗。支架治疗时,向发生动脉硬化的部位穿过铁丝🧔,将被称为支架的金属管套在球囊(气囊)上,然后插入。扩展血管后,只取出其中的球囊(气囊),金属管便会像支撑血管的支柱那样发生扩展,确保血管宽度。

(1)穿过导丝
(2)导入在球囊上套有支架的导管
(3)使球囊膨胀,让支架加压到血管壁上
(4)使球囊变小后抽出

通过数码显微系统来观察、拍摄导管和支架的案例

为您介绍使用K8凯发的4K数码显微系统“VHX系列”来观察、拍摄导管和支架的应用案例。

导管的拍摄观察案例

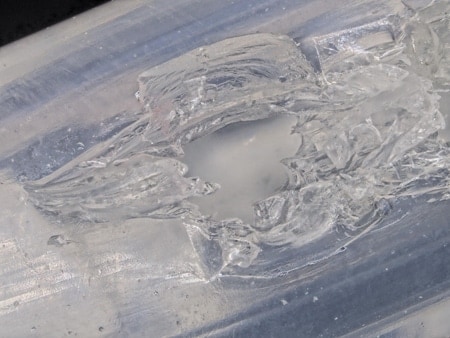

导管的表面划伤观察
50× 环状照明 (HDR图像)

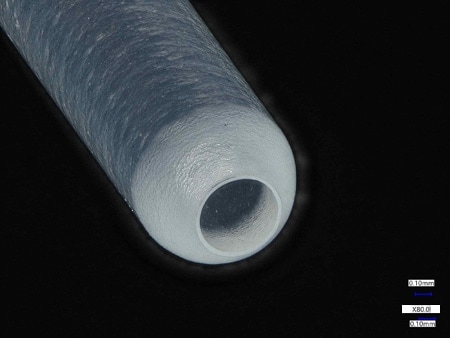

导管前端的表面观察
80× 环状照明
利用HDR功能,可以突出透明体的表面纹理。

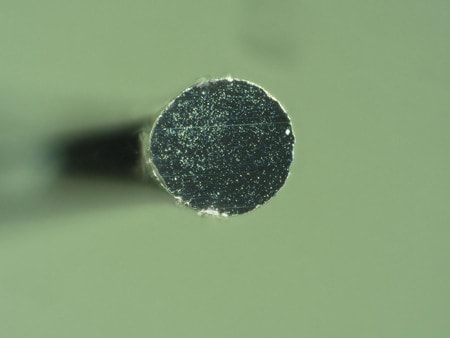

导管的导丝前端观察
500× 环状照明

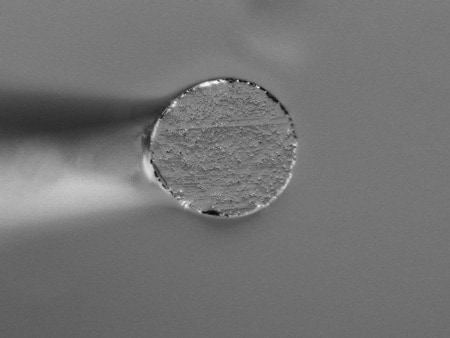

500× Optical Shadow Effect Mode图像
利用Optical Shadow Effect Mode,能够观察到表面的细微形状。

支架的拍摄观察案例

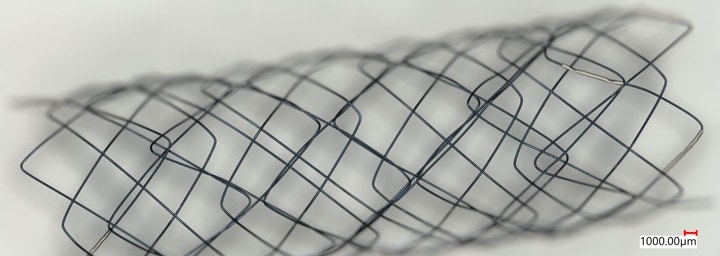

支架的拼接
20× 混合光照明
利用图像拼接功能,能够实现大视野、高分辨率的观察。
支架表面的高倍率观察
500× 同轴落射照明

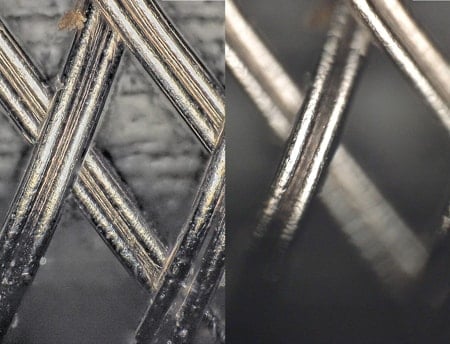

支架表面的高倍率观察
400× 混合光照明
使用深度合成功能,在高倍率下也可以轻松对焦。
