电子元件行业
线圈在数码显微系统下的观察、测量
线圈🌟不仅用于发电机和电机，在IC卡、手机充电器、天线等多种行业和产品中均得到应用。下面凯发K8国际一触即发将为您介绍通过数码显微系统来观察、测量线圈的案例。
什么是线圈
线圈是将电线卷绕起来的结构。线圈状的产品也包括弹簧和弹簧类制品，不过在电路中使用的线圈状物体特指线圈（电感器）。电路的无源元件包括电阻、电容、线圈（电🐓感器），所以线圈也属于无源元件。
线圈的分类
线圈可按照绕组的形状、结构、功能进行分类。
按绕组形状分类
- 螺旋管形
-
易于卷绕，很常见。漏磁通大。
- 环形
-
漏磁通小。
- 平面螺旋形
-
制作成平面，适合芯片部件。
- A：磁通
按结构分类
- 绕组线圈
- 把带绝缘覆膜的铜线卷绕成螺旋状的线圈。
- 积层线圈
- 将导体印刷在片材或印刷电路板上，多层重叠后形成线圈。体积小，频率特性优良。
- 薄膜线圈
- 采用溅射镀膜或蒸镀技术，用比印刷还要薄的金属膜形成线圈。可生产小型且高精度的线圈。
按功能分类
- 扼流线圈
- 电源电路中使用的线圈称为扼流线圈。可使电源变得平滑、去除干扰。
- 调谐线圈
- 可提取出特定频率的信号。常用于无线电路和音频电路。
- 天线
- 将导线卷绕在铁氧体棒上，常用于AM收音机。
- 变压器
- 变压器也是线圈的一种，可转换交流电压，或者转换音频信号。

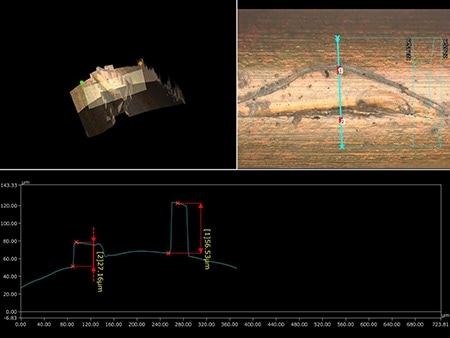

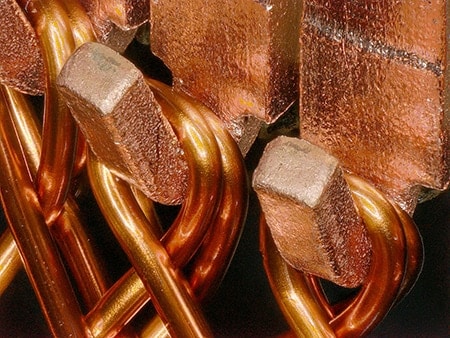

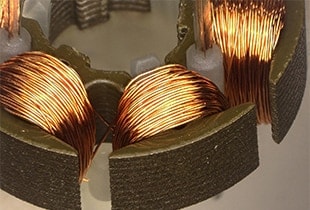

通过数码显微系统来观察、测量线圈的案例
为您介绍使用K8凯发的4K数码显微系统“VHX系列”来观察、测量线圈的应用案例。

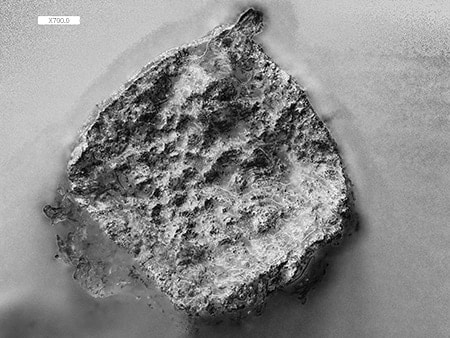

700× 环状照明＋Optical Shadow Effect Mode图像
利用Optical Shadow Effect Mode，能够实现断裂面凹凸的可视化。
