光纤是由石英玻璃或塑料制成的纤维状产品,主要用于网络通信领域。下面凯发K8国际一触即发将为�🌟�您介绍光纤的概要和使用数码显微系统进行观察的案例。

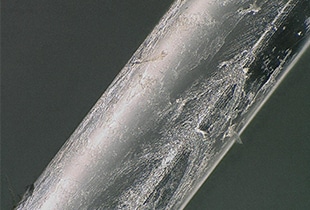

使用数码显微系统观察光纤

光纤和光纤电缆的结构

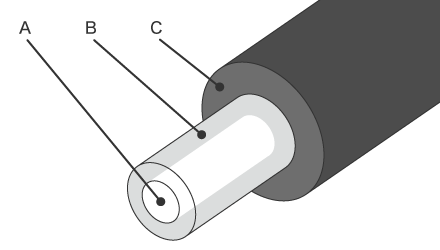

光纤芯线

采用双层结构,中心部分的芯作为光的传输路径,其周围覆有折射率比芯更低的包层。

  • A:芯
  • B:包层
  • C:包覆层
光纤电缆

电缆中心有受拉构件,能够缓和敷设时的张力。

  • A:光纤芯线
  • B:压卷带
  • C:受拉构件
  • D:外包覆层

使用光纤的优点

  • 与以往使用电话线的ADSL方式(50 Mbps)相比,可实现高速、大容量通信(1000 Mbps)*
    与之前的ADSL比较的情况
  • 传输损失较少,可实现长距离通信
  • 不属于电气通信,所以不会受电磁干扰的影响
  • 1根光纤的外径含包覆层在内仅0.25 mm,纤细且轻量
  • 光纤的原材料是石英,与铜相比,更省资源、寿命更长
  • 不会发生短路事故,防爆

多模光纤和单模光纤

光纤分为多模光纤和单模光纤两种。

单模光纤芯径约为1🦩0微米,只能传输一个光脉冲。而多模光纤的✨芯径则较大,约50微米,能够传输反射角度不同的多个光脉冲。

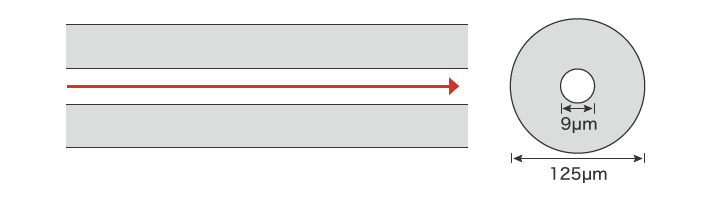

单模光纤

适合数km以上的中长距离传输。被应用于城市内、城市间、国际海底通信等领域。
芯径:9 μm
包层直径:125 μm

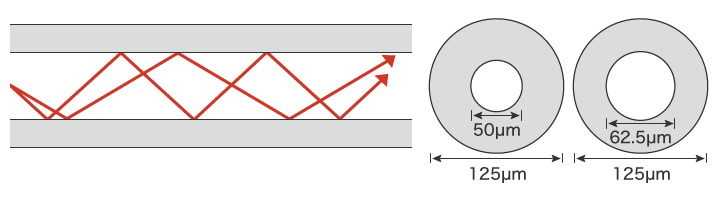

多模光纤

适合数m至数百m的短距离传输。被应用于楼宇内、设备间的配线。
芯径:50 μm或62.5 μm
包层直径:125 μm

使用数码显微系统观察光纤表面瑕疵的案例

下面将介绍使用K8凯发的4K数码显微系统“VHX 系列”观察光纤表面瑕疵的新案例。

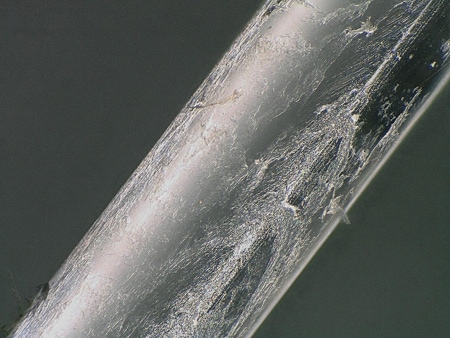

150× 全方位多功能照明 + 深度合成

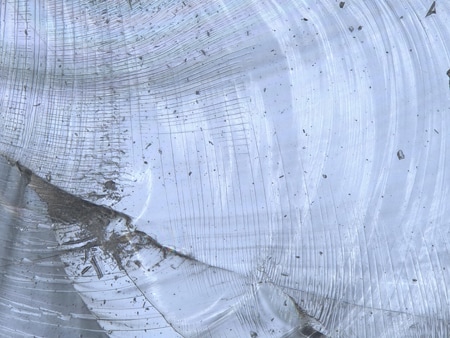

80× 透过照明

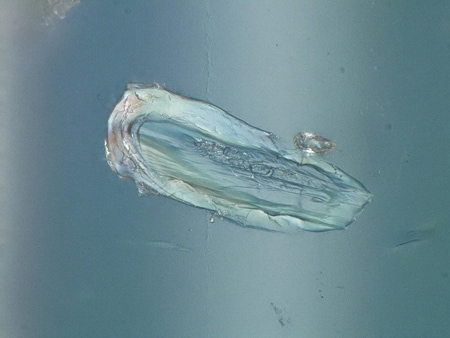

1000× 同轴落射照明 + 深度合成
