电线在数码显微系统下的观察、测量
电线是传输电力和电气信号的金属线的总称。根据使用目的💧的不同，可以分为电力电线和通信电线。下面凯发K8国际一触即发将为您介绍电线的概要和通过数码显微系统来观察、测量电线的案例。
电线与电缆的区别
电线是通电金属线的总称，电线和电缆是根据不同结构而分类的。
- 电线（绝缘电线）
- 用不通电的绝缘体包裹住通电导体的材料。
- 电缆
- 将多根电线束在一起，用护套（外皮）覆盖的材料。

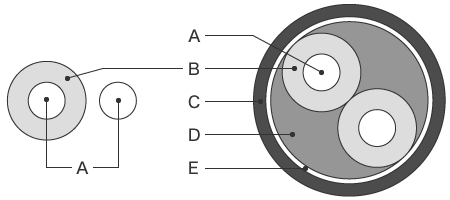

- A：导体
- B：绝缘体
- C：护套
- D：填充材料
- E：补强层
导体的材质和特点
电线、电缆中使用的导体几乎都是铜和铝。
仅从导电性方面考虑，银和金也很优秀，但由于其价格昂贵，基本上不会采用。
| 材料 | 导电率（%IACS） | 电阻率（10-6 Ωm） |
|---|---|---|
| Ag（银） | 106.4 | 0.0162 |
| Cu（铜） | 100 | 0.0172 |
| Au（金） | 71.8 | 0.024 |
| Al（铝） | 61.7 | 0.0275 |
铜和铝的特点
电线、电缆中使用的主要导体铜和铝，分别具有如下特点。
- 铜
-
- 导电率非常高，容易通电
- 铜在常温的干燥空气中几乎不会氧化
- 在普通电缆中用作导体
- 铝
-
- 密度低于铜，重量很轻，仅为铜的三分之一，因此适合用于输电线等长距离设施
- 表面因氧化而被氧化铝层所覆盖，耐腐蚀性强
- 价格便宜，仅为铜的1/3至1/2左右
电线的截面面积和容许电流
电线的截面面积越大，容许电流越大。
下面介绍几种代表性铜线的容许电流。
| 直径（mm） | 容许电流（A） |
|---|---|
| 1 mm | 16 |
| 1.2 mm | 19 |
| 1.6 mm | 27 |
| 2 mm | 35 |
| 2.6 mm | 48 |
| 3.2 mm | 62 |
| 4 mm | 81 |
| 5 mm | 107 |
| 截面面积 （mm2） | 容许电流（A） |
|---|---|
| 0.9 | 17 |
| 1.25 | 19 |
| 2 | 27 |
| 3.5 | 37 |
| 5.5 | 49 |
| 8 | 61 |
| 14 | 88 |
| 30 | 139 |
| 50 | 190 |
| 100 | 298 |
| 200 | 469 |
| 400 | 745 |
| 600 | 930 |
| 800 | 1080 |
| 1000 | 1260 |
通过数码显微系统来观察、测量电线的案例
为您介绍使用K8凯发的4K数码显微系统“VHX系列”来观察、测量电线的应用案例。

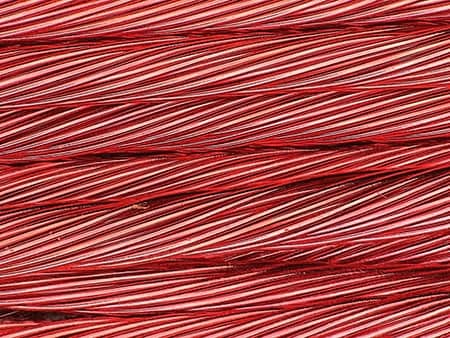

使用扩散附件，变得可以进行无光晕的观察。
下：非深度合成+ HDR图像 上：深度合成+ HDR图像

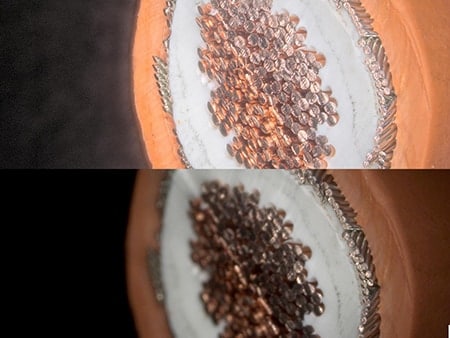

使用HDR功能，可详细观察电缆截面。
非Optical Shadow Effect Mode图像
Optical Shadow Effect Mode图像

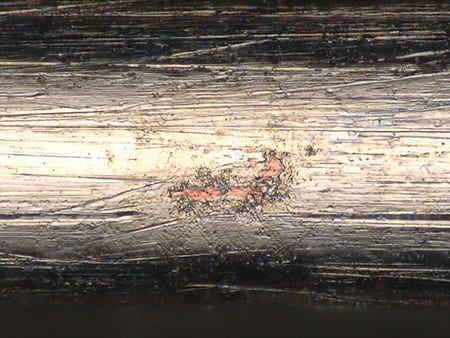

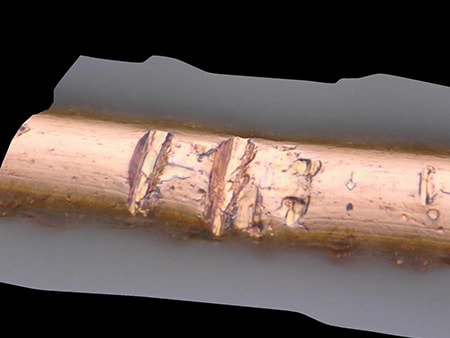

使用3D深度合成功能，可准确观察划痕形状。

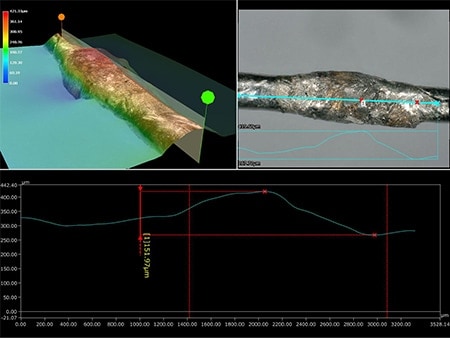

使用3D测量功能，可实现焊接凸起的定量化，并准确判断是否合格。

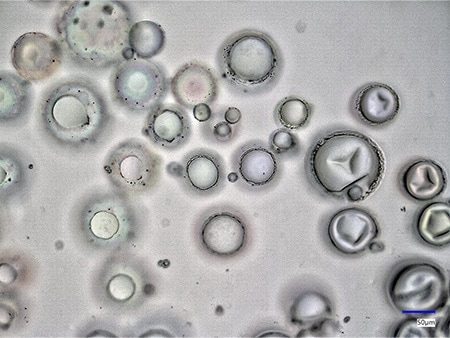

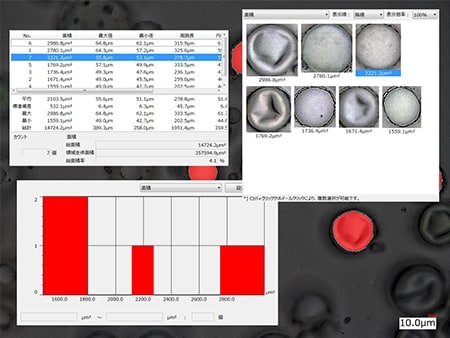

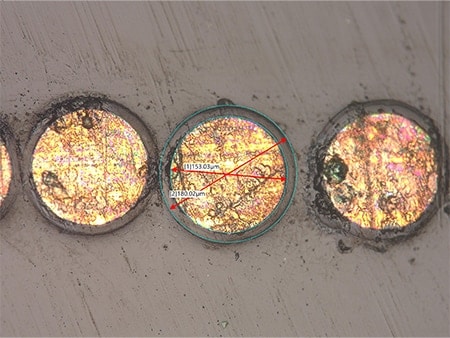

自动面积测量图像

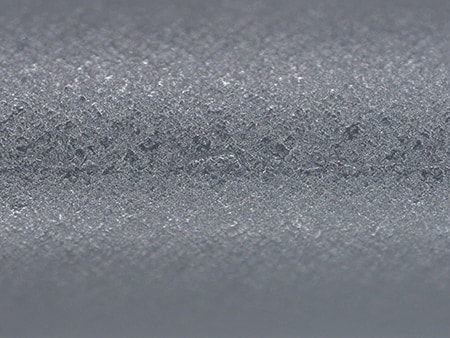

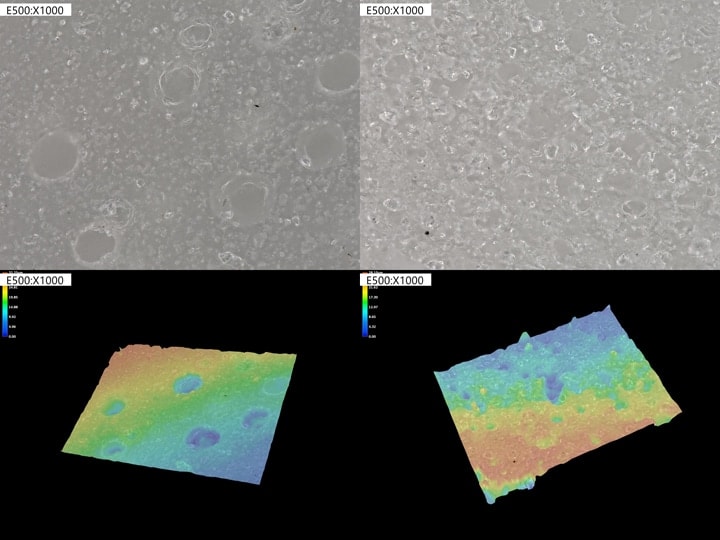

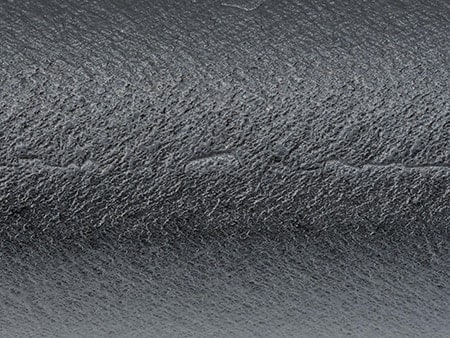

3D深度合成功能可清晰显现因材料和制造条件不同而造成的表面状态差异。
