油压部件在希望将较小力转化为较大力时使用,如挖掘机等建筑机械、汽车制动器等。此外,油压部件的动力密度高,因此具有可减小设备体积和重量的优点。下面凯发K8国际一触即发将为您介绍通过数码显微系统来观察、测量🐟油压部件的案例。

油压部件在数码显微系统下的观察、测量

油压的原理

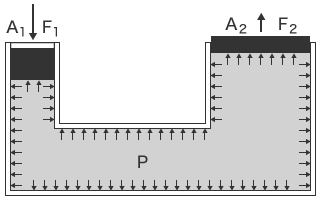

当对密封容器中静止流体的部分油液施加压力时,则不管容器形状如何,流体接触的各个面都会在垂直方向ꦏ上承受相同的压力。这叫作“帕斯卡定律”。利用该原理实现用油液增大作用力的装置就是油压装置。

F_2=\frac{A_2}{A_1}{F_1}
  • A1:截面面积A1
  • F1:力F1
  • A2:截面面积A2
  • F2:力F2
  • P:压力

油压的优缺点

油压具有显著的优点,但也存在油压所具有的缺点。

油压的优点
  • 可准确、快速地传递大动力
  • 动力密度高,实现小型化、轻量化
  • 配备压力控制阀,安全性高
  • 用油液做润滑,使用寿命长
油压的缺点
  • 容易因油液内污染物而受损
  • 油液可能会起火(闪点为200至250°C)
  • 有漏油风险

代表性的油压部件

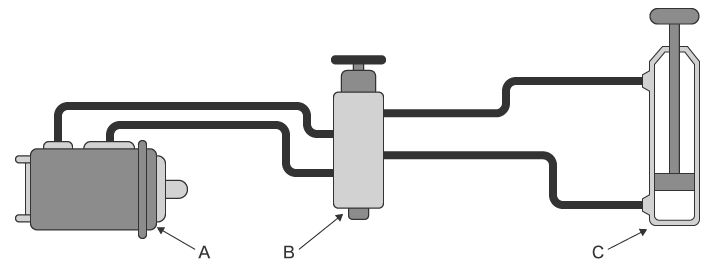

  • A:油压泵
  • B:控制阀
  • C:油压致动器
油压泵
以电动机和发动机等为动力源,起到对液压油施加压力的作用。
控制阀
控制液压油的压力、流量、流动方向。 分别称作压力控制阀、流量控制阀、方向控制阀。
油压致动器
将流体动力转化为机械动力。油压致动器包括将流体动力转化为直线运动的油压缸、转化为旋转运动的油压电机、转化为摆动运动的摆动式致动器。

通过数码显微系统来观察、测量油压部件的案例

为您介绍使用K8凯发的4K数码显微系统“VHX 系列”来观察、测量油压部件的应用案例。

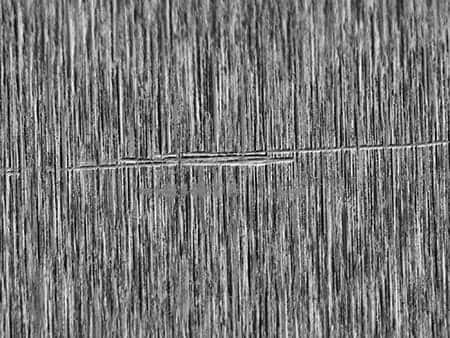

油压轴的伤痕观察

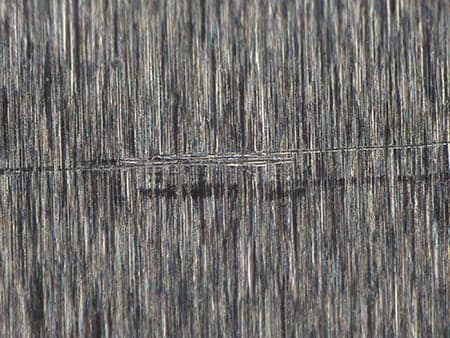

VHX-E100 400× 环状照明 非Optical Shadow Effect Mode/色差图像
Optical Shadow Effect Mode图像
色差图像

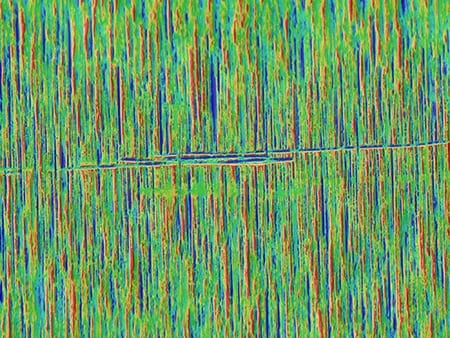

利用Optical Shadow Effect Mode,能够将伤痕形成的顺序和深度可视化。
油压部件的内壁观察
VH-Z20 200× 环状照明

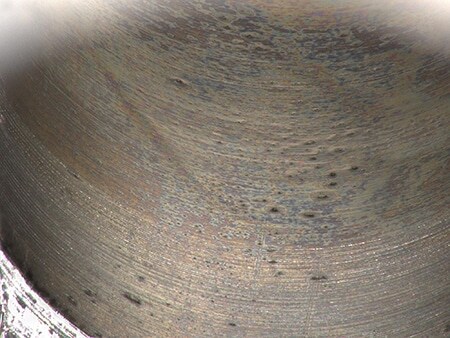

使用倾斜观察和深度合成功能,能以非破坏的方式观察内壁。
油压部件的焊接截面观察
VHX-E20 20× 环状照明

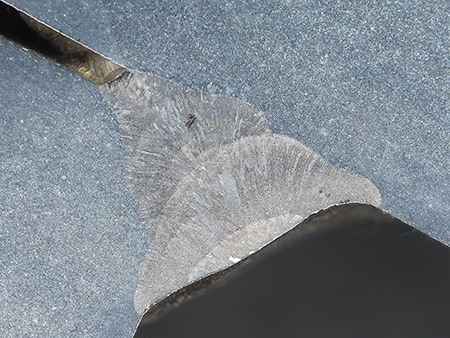

在4K的分辨率下,可清晰观察焊接边界。
油压阀内壁伤痕观察
VH-Z00 50× 环状照明

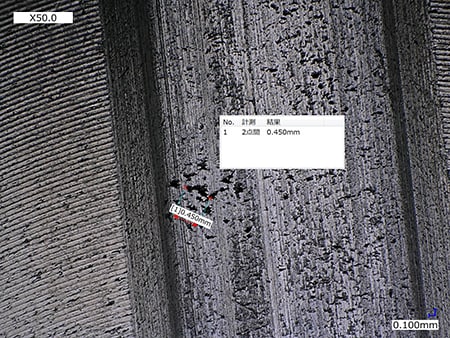

使用2D测量功能,可实现伤痕大小定量化。

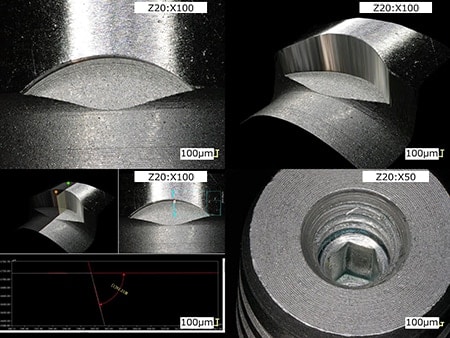

建筑机械油压部件形状测量
VH-Z20 100× 环状照明
过去*需要在破坏后再测量,而如今能以非破坏的方式进行形状测量。
搭载倾斜观察+深度合成功能之前
油压部件的铸件不良分析
ZS-200 1500× 同轴落射照明
无法用轮廓测量仪测量的部位,也能以非接触的方式进行3D分析。
建筑机械油压部件粗糙度测量
VHX-E500 700× 同轴落射照明

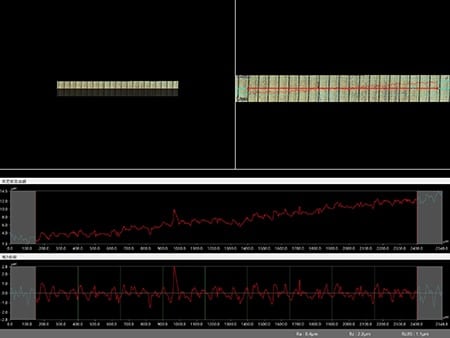

可以存储粗糙度数据库。
