表面粗糙度的术语
解说JIS B 0601标准中使用表面粗糙度的相关关键词。
欲知详情，请单击内容。
- 截止值（cutoff）
- 粗糙度（surface roughness）
- 波度（waviness）
- 实际表面的横截面曲线
- 测量曲线（traced profile）
- 测量横截面曲线（total profile）
- 轮廓曲线（profile）
- 横截面曲线（primary profile）
- 粗糙度曲线（roughness profile）
- 波度曲线（waviness profile）
- 平均线（average line）
- 粗糙度曲线用的平均线（average line for roughness profile）
- 波度曲线用的平均线（average line for waviness profile）
- 基准长度（sampling length）
- 横截面曲线用的平均线（average line for primary profile）
- 评估长度（evaluation length）
截止值（cutoff）

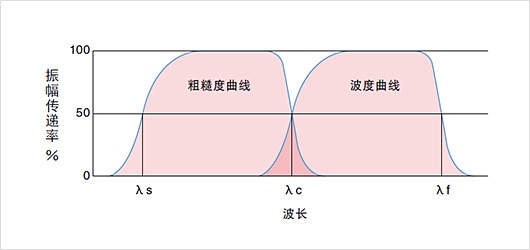

截止值是指从横截面曲线中被除去的规定波长。从横截面曲线中除去较长的波长成分形成粗糙度曲线，相反，除去较短的♒波长成分则形成波度曲线。接触式表面粗糙度测量仪在采用由电容器和电阻器构成的电气回路进行处理、还属于模拟仪器时，以2CR 滤波器为主流，但是随着不断走向数字化，人们开始更多地使用相位补偿型数字滤波器（高斯滤波器）。在多文件分析软件中使用的截止值也属于高斯滤波器。 |

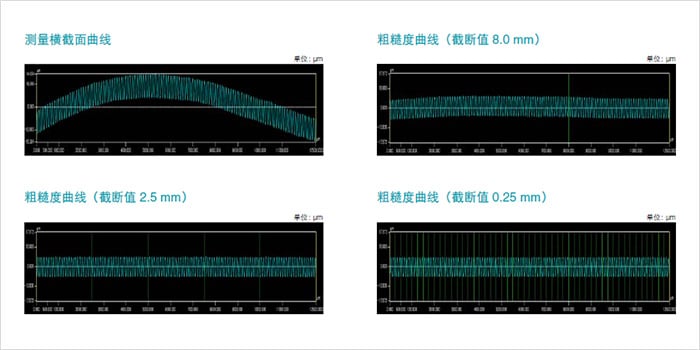

横截面曲线与粗糙度曲线（截断值)
