线粗糙度的参数

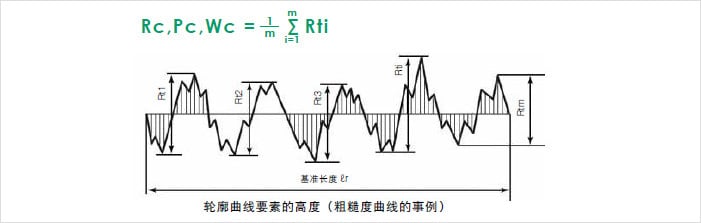

轮廓曲线要素的平均高度ꦕ(mean ཧheight of profile elements)(Rc、Pc、Wc)

轮廓曲线要素的平均高度表示在基准长度上的轮廓曲线要素的高度平均值。
所谓轮廓要素,是指将相邻的峰与谷作为一组。在这种情况下,对构成轮廓要素的峰(谷)有最低高度和最低长度的规定,高度(深度)在最大高度 10%以下,或者长度在计算区间长度1%以🌳下的被视作噪声,识别为前后连续的谷(峰)的一部分。


表面粗糙度的参数

以下将对ISO4278-1997ﷺ的主要参数进行说明。各参数分别为横截面曲线(P)、粗糙度曲线(R)、波度曲线(W),并针对各曲线进行评估和管理。(将表面粗糙度成分和波度或截面形状成分的波长进行比较时,会变为较短波长的ꦫ凹凸成分。)


由参数一览搜索

高度方向的峰、谷 算术平均高度(arithmetic mean deviation)(Ra、Pa、Wa)
最大高度(maximum height of profile)(Rz、Pz、Wz)
最大峰高度(maximum profile peak height)(Rp、Pp、Wp)
最大谷深度(maximum profile valley depth)(Rv、Pv、Wv)
ﷺ轮廓曲线要素🅷的平均高度(mean height of profile elements)(Rc、Pc、Wc)
最大截面高度(total height of profile)(Rt、Pt、Wt)
高度方向的振幅平均 均方根高度(root mean square deviation)(Rq、Pq、Wq)
波长平均 偏度(skewness)(Rsk、Psk、Wsk)
峰度(kurtosis)(Rku、Pku、Wku)
横向 轮廓曲线元素的平均长度(mean width of the profile elements)(RSm、PSm꧂、WSm)
复合 均方根倾斜(root mean square slope)(RΔq、PΔq、WΔq)
负载曲线、概率密度函数 负载长度比(Rmr(c)、Pmr(c)、Wmr(c))
轮廓曲线的截面高度差(Rδc、Pδc、Wδc)
相对负载长度比(Rmr、Pmr、Wmr)
负荷曲线(BAC)
概率密度函数(ADF)
