表面粗糙度的图示方法
在工业领域所使用的图纸中，一般都使用表示机械部件、结构构件表面性状的符号。
这类符号的图示方法由ISO 1302:2002 所规定。
在此，将对表示表面性状符号的记载方法进行介绍。
术语说明
| 表面纹理 | 机械部件、结构构件等表面的表面粗糙度、去除加工与否、条纹方向及表面起伏等的总称。 |
|---|---|
| 去除加工 | 根据机械加工、或以此为基准的方法，去除部件、构件等的表层部。 |
| 条纹方向 | 因去除加工所产生的明显条纹方向。 |

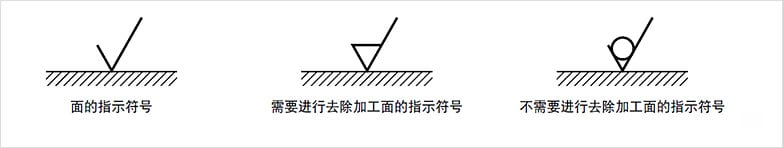

指示对象面的符号及指示符号的位置
图示表面纹理时，表示对象面的符号以60º 不同长度的折线表示。
表面粗糙度的指示方法针对面的指示符号，将表面粗糙度的值、截断值或基准长度、加工方法、条纹方向的符号、表面起伏等按如下所示𒈔进行图示。
- a: 通过范围或基准长度、表面性状参数符号及其值
- b: 要求多个参数时第二个以后的参数指示
- c: 加工方法
- d: 条纹和其方向
- e: 切削裕度

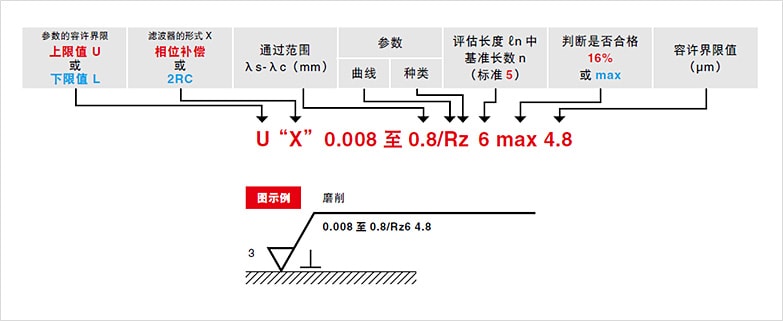

图示表面粗糙度时，一般使用以下记述。但是，一般将标准条件的红色省略图示，而蓝色的指示项目则在必要进行图示。
| 符号 | 含义 | 说明图 |
|---|---|---|
 |

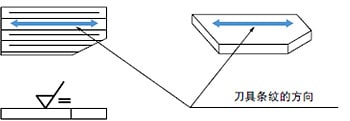

加工的刀具条纹方向与标有符号图的投影图平行 例牛头刨削面 |
 |
 |

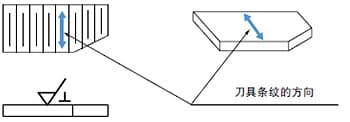

加工的刀具条纹方向与标有符号图的投影面成直角 例牛头刨削面（从侧面观察的状态）车削、圆筒研磨面 |
 |
 |

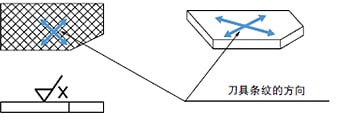

加工的刀具条纹方向与标有符号图的投影面在2个方向倾斜交叉 例珩磨加工面 |
 |
 |

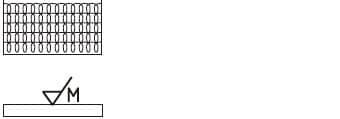

加工的刀具条纹多重交叉或无方向 例抛光加工面、超精加工面、进行横送的端铣刀或立铣刀切削面 |
 |
 |

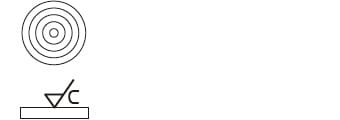

加工刀具的条纹相对于标有符号面的中心大致在同心圆上 例端面车削面 |
 |
 |

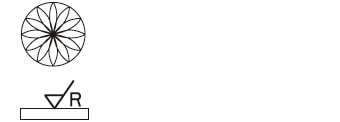

加工刀具的条纹相对于标有符号面的中心大致呈放射状 |
 |
