粗糙度测量案例


汽车、金属行业

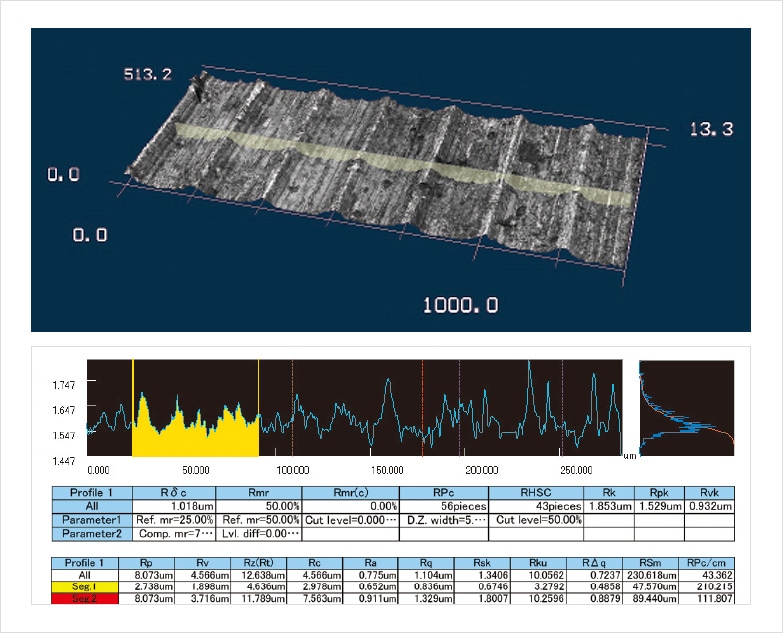

滑动面的平滑性/阻力确认 Ra(算术平均粗糙度)/Rz(最大高度)

方向盘部件

以Ra确认滑动面的平滑性,以Rz确认有无阻力。由🧸于仅看Ra会遗漏单一突出的点等,因此🎃两者并用非常重要。

下载事例集产品目录

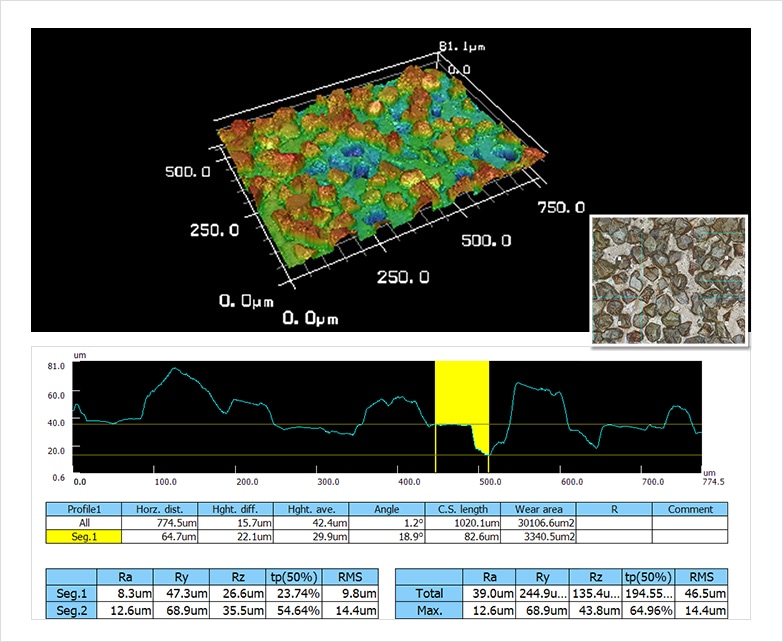

以粗糙度定量化磨刀石的品质 Ra(算术平均粗糙度)/Rz(最大高度)

金属磨刀石

每当号数不同时,就以Ra/Rz确认成品。事先通过数值进行管理,即可稳定品质。

下载事例集产品目录

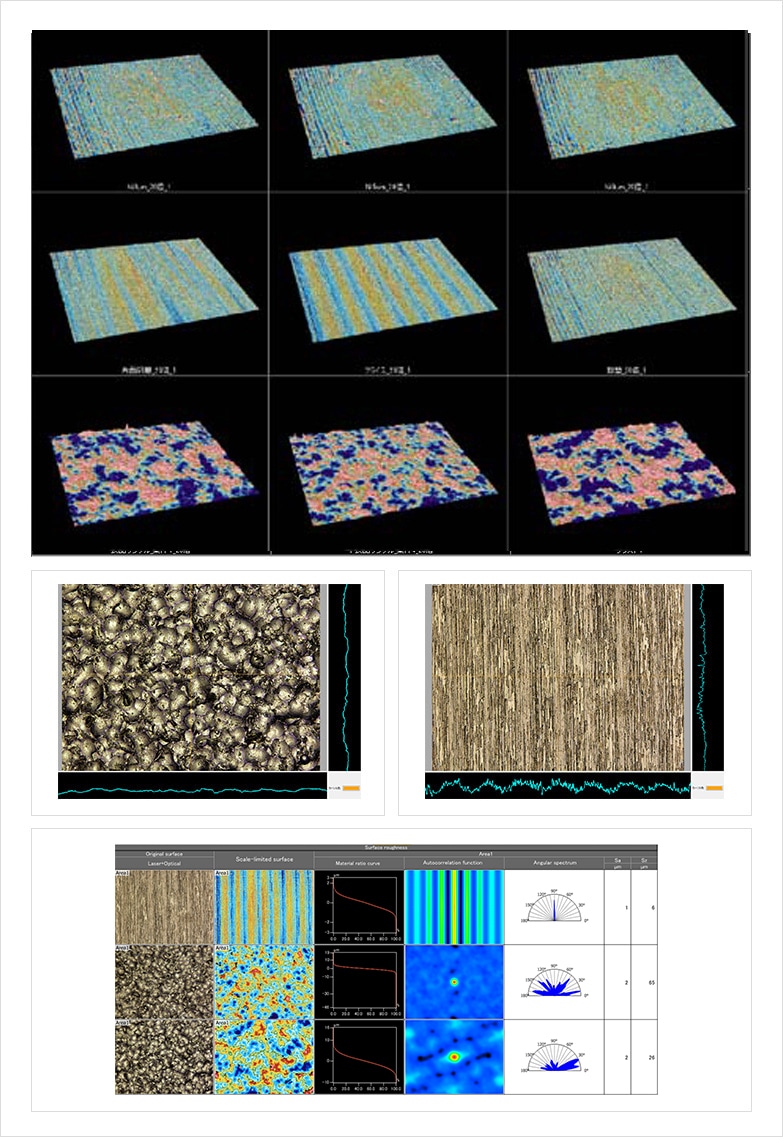

定量化因金属加工法产生的差异 Sa(算术平均高度)/Sz(最大高度)/Str(表面性状的长宽比)

金属加工面

比较不同加工方法所产生的表面性状的变化。可以Sa/Sz看出成品的状况,以Str看出成品痕迹如何呈现𒉰在外观上。

下载事例集产品目录


电机、电子行业

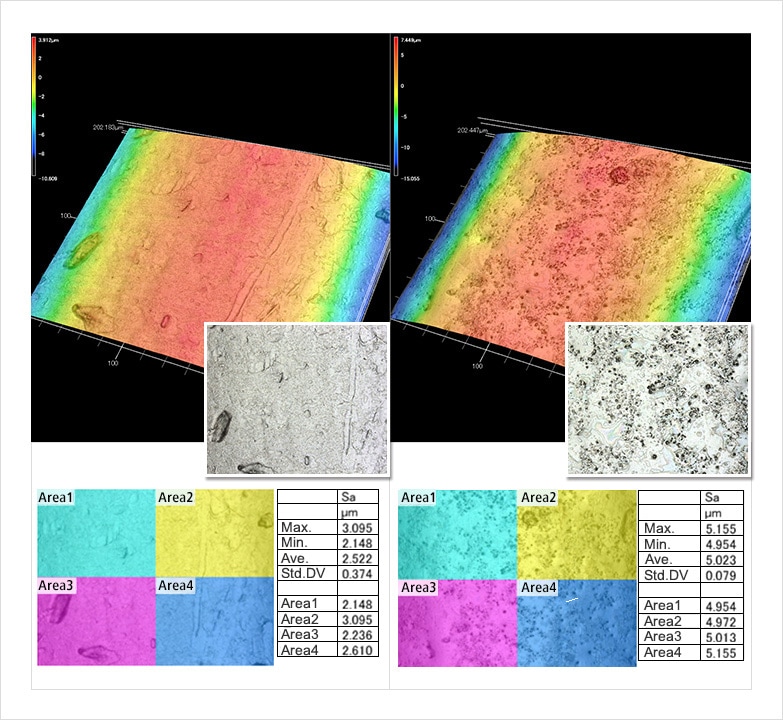

焊锡的不良分析 Sa(算术平均高度)

焊锡表面

进行焊接时,焊锡会大范围扩散而引起外漏现象。如果以🔯Sa比较OK品和NG品,则可明确NG品较为粗糙。评估范围从线扩大到面,因此可进行更加准确的判断。

下载事例集产品目录

评估不同条件的蚀刻后铜 Sdr(界面扩展面积比)Sa(算术平均高度)

不同处理条件的镀铜

腐蚀后的镀铜表面粗糙度会影响之后的焊接等品质。以Sdr等有效评估表面积,以Sa有效观察整体粗糙度。

下载事例集产品目录

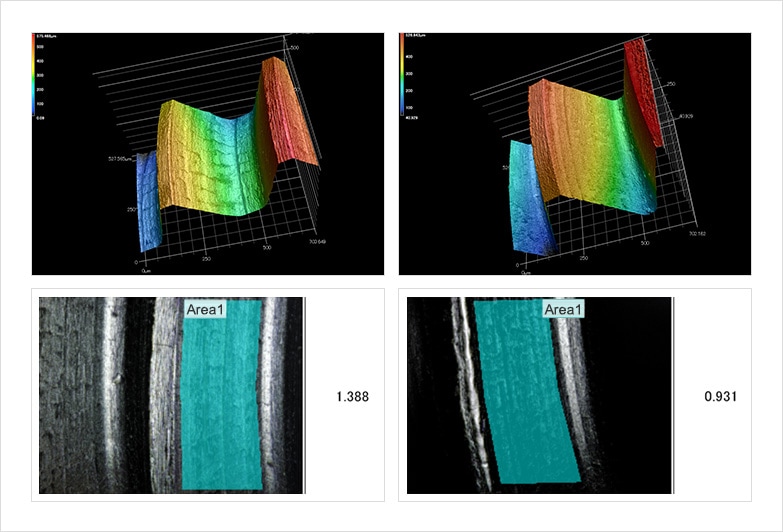

分析对偶材料的磨损问题 Sa(算术平均高度)

滑动部螺丝部件

存在削去对偶材料树脂的问题,需以Sa确认滑动面的平滑性。改善加工方法使被测品的Sa变小,验证结🍎果也处于良好状态。可成功数值化用于维持品质的指标。

下载事例集产品目录


化学、原料行业

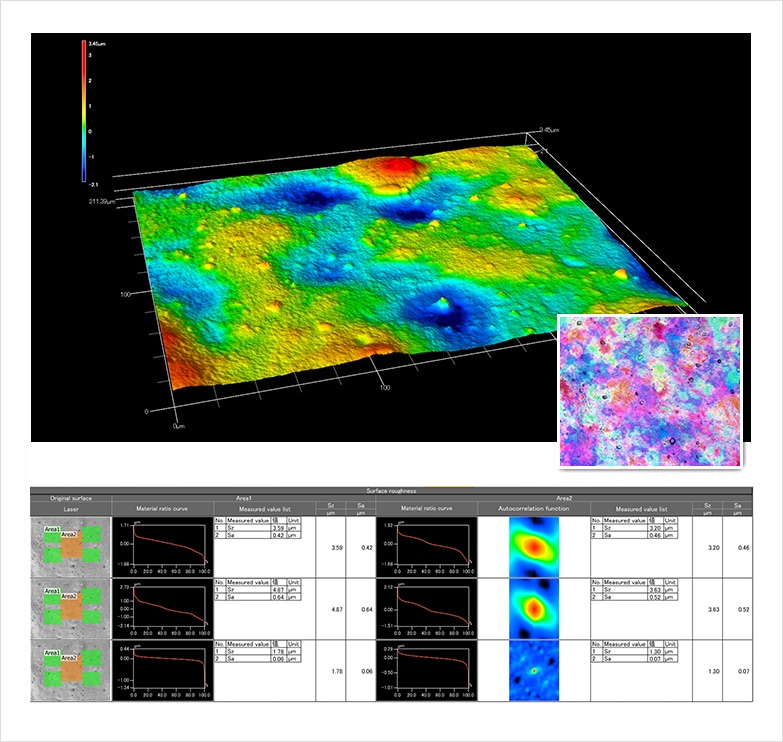

以粗糙度定量化薄膜的品质 Sa(算术平均粗糙度)/Sz(最大高度)

薄膜表面

在对薄膜粗糙度进行数值管理方面𝓰,Sa、Sz十分有效。一旦以面进行观察,遗漏就会减少,可用于多层薄膜的品质稳定化及光泽的管理等。只要使用非接触式测量仪,就不会对形状产生影响。

下载事例集产品目录

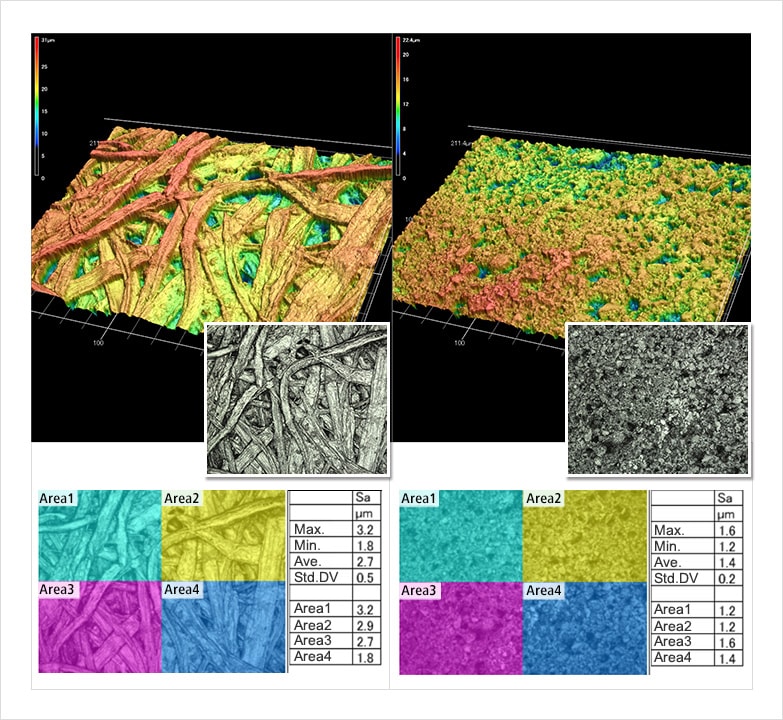

评估纸张品质对印刷的影响 Sa(算术平均高度)/Rsm(要素的平均长度)

比较印刷用纸

由于表面的光滑性会影响印刷品质,因此非常重要。虽然以Ra进行评估的案例较多,但以可捕捉面整体的Sa进行观察,可进行更加准确的评估。需要求产品的面整体品质时,以面进行的评🎀估非常有效。观察凹凸周期的Rsm等也十分有效。

下载事例集产品目录

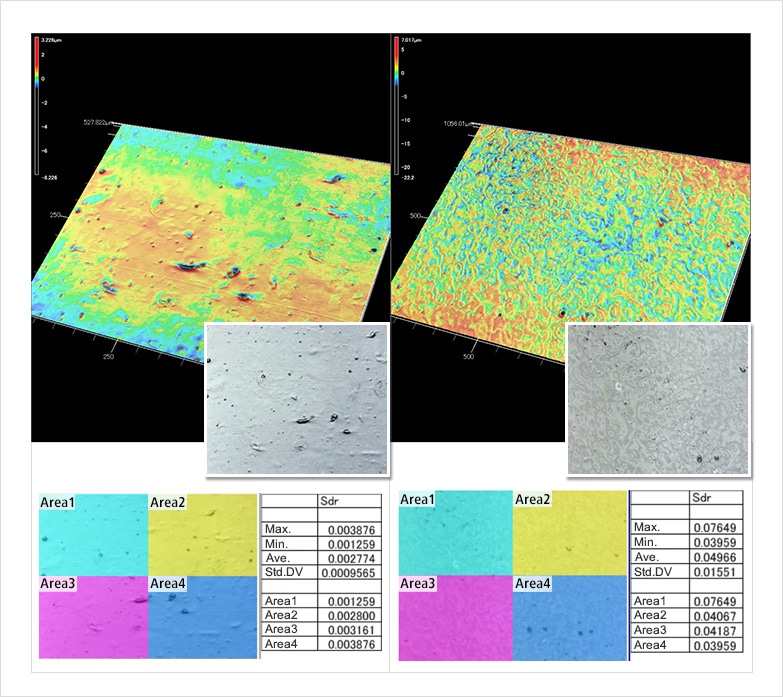

评估不同制法所导致的胶带粘着力 Sdr(界面扩展面积比)

粘着胶带

通过粘着胶带的制造方法,以Sdr评估粘着材料的粘贴方式。Sdr是♚以平坦状态为基准,以比例表示实际表面积增加的量,可以数值管理表面积的增加程度。

下载事例集产品目录


其他

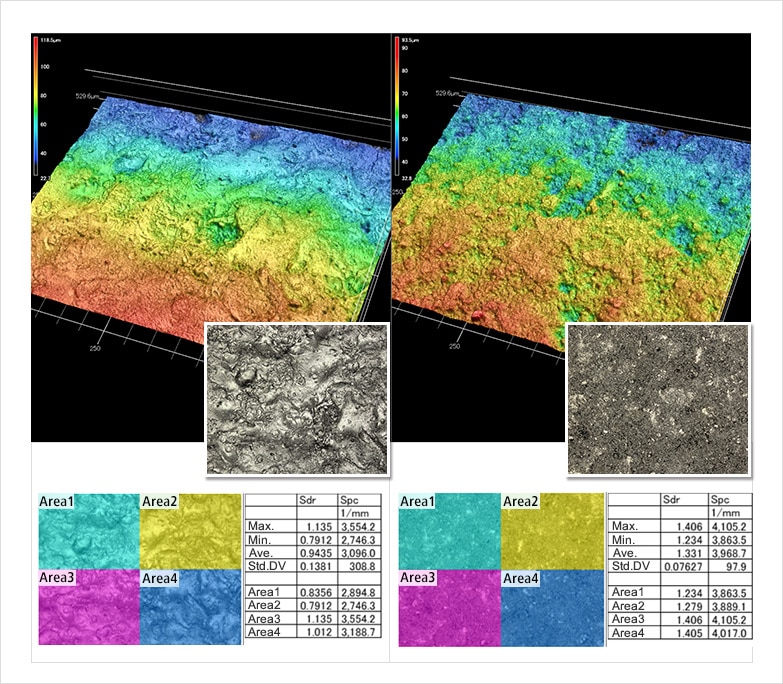

分析药片的沾粘原因 Sdr(界面扩展面积比)/Spc(峰顶点的算术平均曲率)

药片

杵的粗糙度是沾粘的原因之一。通过观察压锭后的药片,可推测其粗糙度。♋通过定期观察数值,也可掌握杵的劣化。将正常时和异常时进行比较,可获知粗糙度存在差异。

下载事例集产品目录
