以高精度快速测量平面度的方法

以高精度快速测量平面度的方法

目标物表面的平整程度对于工业产品制造、质量保证来说十分重要。凹凸的容许范围通过平面度来规定,必须实施管理,保证其在公差范围内,若不能准确、定量地测量,不仅会错过形状不良,导致质量难以维持,还会影响后续工序,降低成品率。
本页面将解说平面度、平坦度相关基础知识、平面度方面的课题、课题解决方法,以及可飞跃性地提升作业效率与准确性🐠的测量方法。

何谓规定面平整程度的“平面度”

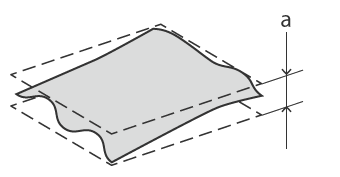

如前所述,平面度(flatne♍ss)是指“平面形状在几何学上偏离标准平面的程度”。目标物表面的图像如图所示。

何谓规定面平整程度的“平面度”
a
0.1 mm以内

假设用完全平整的2个平面从上下方向夹住目标物时,其宽度表示的值即为平面度。也就是说,指定公差来规定目标物的面应该有多么平整,最凸起部分与最凹陷部分必须位于上下分离2个平面之间夹住的一定距离内。

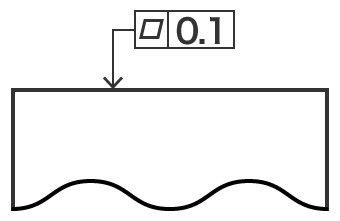

在该图中,0.1 mm以内的距离定义为公差。如下图所示,图纸上会用符号和数字指定平面度。

何谓规定面平整程度的“平面度”

“平行度”对起伏、扭曲等也相当重要

平面度超出公差范围的原因多种多样。例如,在回流焊工序的印刷电路板封装中,印刷电路板可能📖会由于热量而发生翘曲,在金属板材的冲压加工(冲裁、拉延等)中,残留应力可能会造成意想不到的翘曲和应变,形成凹凸形状。

由于热膨胀、🅰收缩、残留应力、材质和厚度不均匀等原因,有时会同时出现翘曲、起伏、应变、♏扭曲等情况。也就是说,物体翘曲不一定表现得很标准。物体几乎皆以三维方式变形,本来平行的边会变得不平行。为了防止发生这种情况,重要的是测量“平行度”。

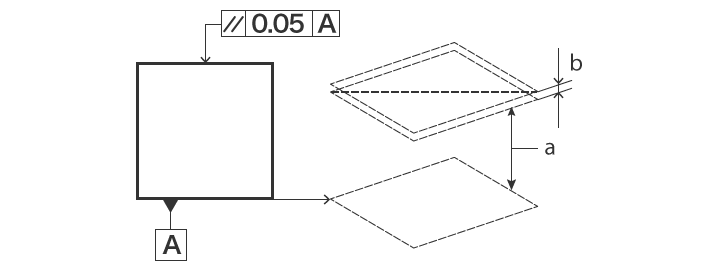

平行度是指定“2条直线或2🌃个平面相互平行”的几何公差。平行度与前面介绍的平面度有很大不同,例如,平行度会使用“基准(作为基准的平面、直线)”。

何谓规定面平整程度的“平面度”
a
平行

如图所示,标示线箭头所指的面,必须位于与基准平面A(即使实际目标物有起伏、应变等也暂时定义的平面)平行,且在标示线箭头方向上仅间隔0.05 mm的2个平面之间。
对于金属板部件、树脂片材和薄膜、印刷电路板、智能手机的玻🌊璃罩等较薄𒅌的工件,厚度偏差可能会造成翘曲、起伏、扭曲、应变等,影响平面度和平行度。

平面度测量的课题

加工材💃料时,由于应力(热量、残留应力等)引起翘曲、起伏、应变等情况并不少见。此外,在厚度不均匀的板状物体上,可能会因为保管时的温度或热膨胀率差异而使平面度超出公差范🅺围,导致形状不良,影响到后续工序,降低成品率。

例如,当印刷电路板发生翘曲或起伏时,也会导致安装的电子部件出现引线翘起等接点不良。此外,当晶圆表面发生翘曲或起伏时,其上形成芯🌳片的质量会受到影响🐷。为了维持稳定的产品质量,需要准确测量加工前部件和加工后产品的表面形状,判定平面度是否能持续符合要求。

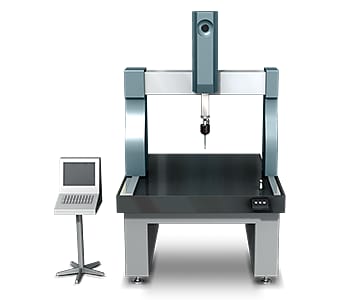

使用三坐标测量仪测量平面度的课题

使用三坐标测量仪测量平面度的课题

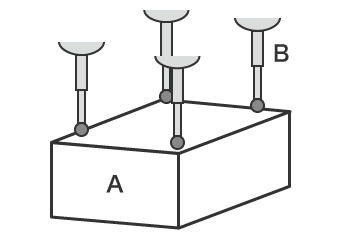

一般来说,如要使用三坐标测量仪测量平面度,必须使探头前端的接触件接触目标物待测量面上的多个部位。
若测量范围较大,可通过增加测量点来取得更多位置的测量值,从而提升测量精度。

但是这样会面临以下课题。

使用三坐标测量仪测量平面度的课题
a
目标物
b
探头
  • 因为需要以点为单位进行接触和测量,所以很难掌握目标物的整体形状。
  • 为获得更多测量值,必须测量很多点,耗费大量工时。即便如此,也难以掌握面整体的详细形状。

平面度测量的课题解决方法

对于立体的目标物和测量位置,使用的三坐标测量仪需接𒆙触多个点完成测量,因此测量相ℱ当耗时。此外,还存在人为产生偏差等导致测量值可靠性低以及数值数据化、计算、趋势分析等后续处理不便的课题。

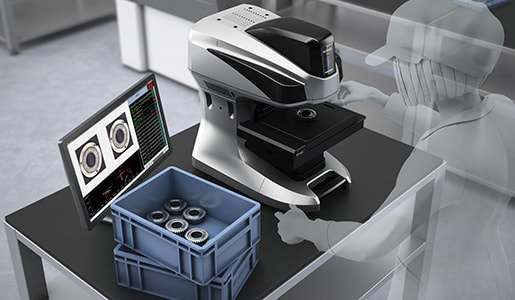

为解决这些测量课题,K8凯发开发了3D轮廓测量仪“VR系列”。
以非接触的方式,以面为单位来准确捕捉目标物的3D形状。此外,最快1秒完成载物台上目标物的3D扫描,高精度地测量三维形状。因此,测量结果不会产生偏差,可瞬间实施定量测量。下面具体介绍这𝓀些优点。

优点1:最快1秒。用“面”一并取得目标物整体的3D形状

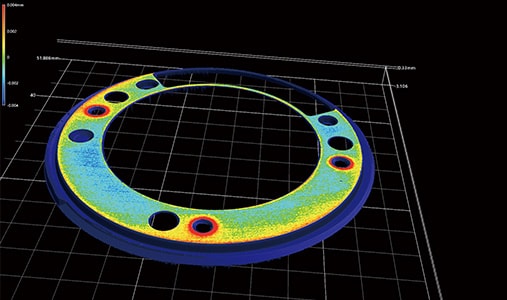

“VR系列"可在1秒内,以面为单位(80万点数据)一键测量目标物的3D形状,因此飞跃性地缩短了因多点测量而耗费的时间。准确快速测量整个目标物表面的最大和最小凹凸,在已设定的公差范围内,迅速评估平面度。
此外,可测量各个位置的轮廓。测量后不必再次安装目标物,可从3D扫描后的数据获取其它位置的轮廓数据。

优点1:最快1秒。用“面”一并取得目标物整体的3D形状

优点2:通过简单的设定和操作,实现定量的平面度测量

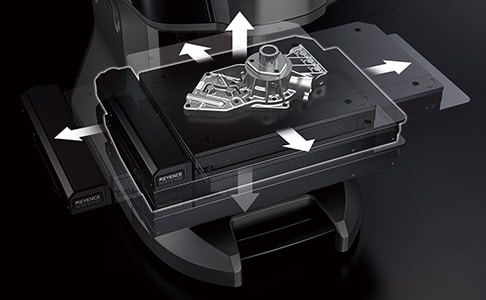

将目标物放置到载物台上,通过只需按下按钮的简单操作,即可测量3D形状。根据目标物的特征数据自动完成ꦏ位置补正,因此无需严格的水平调整和定位。此外,还配备了“Smart Measurement功能”,可判断目标物的大小,并自动设定测量范围和移动载物台,免去了设定测量长度和✨Z范围等麻烦。

优点2:通过简单的设定和操作,实现定量的平面度测量

而且通过使用丰富的辅助工具,可轻松完成测量“平面度”和“平行度”所需的设定。
除简单设定外,还实现了新手也能得心应手的简单操作,不需要专业知识和技术。即使是对测量不熟练的人员,也能在最快1秒内准确完成测量。因此,不仅是试制品和试♊验品,增加产品测量数和检测数也易如反掌。

优点2:通过简单的设定和操作,实现定量的平面度测量

总结:对难以准确测量的平面度测量进行飞跃性改善和高效化

采用“VR系列”,可通过高速3D扫描,以非接触的方式准确地在瞬间取得目标物的翘曲、起伏、扭曲、应变等面整体的3D形🔜状,快速测量平面度(平坦度)。

  • 因为是以面为单位来捕捉,所以可掌握目标物整体上平面度超出公差范围的位置,并对各个位置进行轮廓测量。
  • 即使是橡胶、软质树脂等柔软的目标物,也能采用非接触方式,高精度地测量形状。
  • 无需定位。只需将目标物放置到载物台上并按下按钮的简单操作,即可完成测量。
  • 可用彩色图显示3D形状。可将一目了然的数据进行共享,顺利实现合作并采取措施。
  • 轻松实现多个测量数据的定量比较和分析。

可为多⛦个测量数据统一进行平面度公差等设定。此外,还可判断OK/NG品,共享数据并快速分析NG品。从测量作业到不良分析及不良应对措施,飞跃性地提升了工作效率。
