电桥电路如＜图1＞所示，将4个电阻连接为四角形而形成。
从电路下方施加E（V）电压后，若上述4个电🙈阻的电阻值相同，则A点与B点的电压相等，输出💙电压Eo为A与B的差，即为零。

下面，如＜图2＞所示，将其中的1个电阻替换为应变片。
应变片的电♍阻与其他3个电阻的电阻值相同时，如＜图1🌳＞所示，输出电压Eo为0 V。向应变片施加应变而使电阻值发生⊿R变化时，平衡将被打破，A点与B点间将产生电压差。通过采集此电压差来计算应变。

应变片的粘贴位置上若有生锈或ও涂层，会导致应变片与金属板间发生滑动而无法准确采集，因此需要准备适合粘贴的表面。

1. 用打磨机、喷砂机等使金属素材面露出
2. 为了加工平整面，将稍大于应变片面积的表面部分，用
   砂纸（#200到300左右）进行打磨
3. 将清洁布浸入丙酮，对
   研磨面进行脱脂、清洁，直至表面不沾污渍

使用4H左右的铅笔在应变片粘贴位置，划出十字标记，以准确地识别中心与方向。

在应变片背面滴下适量的粘合剂，沿着划线粘贴应变片。使用应变片制造商提供的专用粘合剂。
利用聚乙烯片抵压状态下用手指从上按下1分钟左右。
等待粘合剂硬化后进行采集。

采集中发生引线移动是产生采集误差的重要原因𓃲，因此需要使用胶带、扎带等将应变🔯片引线无压力地固定在应变片主机上。

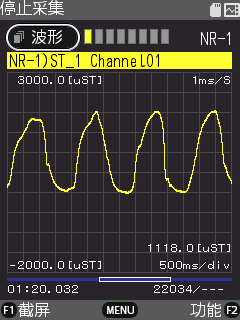

采集仪以K8凯发的动态应变采集仪NR-ST04为例进行说明。在CH1的A/・、C/・端子分别连接从应变片引出的2根引线。不具有正/负极性。请确认采集仪前面的第1个DIP开关处于OFF状态，第2到第5个处于ON状态。
