脉冲采集原理

下面将围绕根据输出的脉冲信号采集频率及周期的方法进行说明。

从脉冲信号获取频率及周期

脉冲信号广泛用于汽车车速、水道流量、用电量等各种采🤡集现场。但是，仅凭脉冲信号仍无法获知“车速达到了几公里”、“水流了几升”、“用电量达到了几千瓦”等具体数值。脉冲信号仅仅把机械性变化转换成了数字信号。只有对数据进行分析，才能获得具有使用价值的数据。

脉冲信号与转速的关系中介绍了“频闪观测仪采集”、“转速表采集”、“光学设备采集”等转速采集基础知识，下面将进一步详细说明使用采集仪单元或光谱分析仪，采集输出脉冲信号的频率及周期的方法。

频率是指1🐭秒钟内振动（脉冲信号输出）了多少次，单位为赫兹［Hz］。另外，脉冲信𓆏号的1次往返所需时间称为周期。频率与周期为倒数关系，只要知道其中一个，就可通过计算获取另一个数值。

一般在高频率时采集频率，低频率时采集周期。另外，采集一定时间内发生的脉冲的方法称为“直꧂接方𓃲式”，先采集周期后再采集频率的方法称为“倒数方式”。

对采集脉冲时不可或缺的“采样周期”、“输入频率带宽”、“采集内容”等基本项目进行说明。

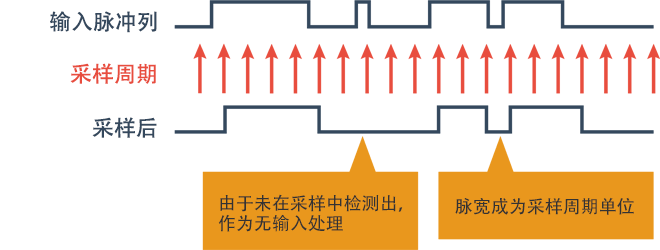

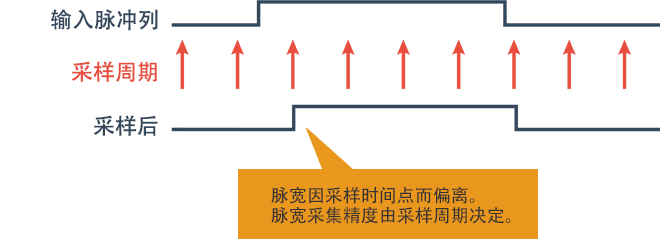

采集脉冲的采样率称为“采样周期”，单位为［S/s］（采样次数/秒）。高速采样周期=小采样间隔，因此越是高速，越能再现准确的波形。采样周期为低速时，还会发生“无法检测♚短周期脉冲”、“无法准确采集脉宽”等问题，因此设定合适的采样周期并选择适用的设备尤为重要。

输入频率带宽记为“DC～●MHz”，表示“●MH⛄z时容许频率特性衰减至3 dB的上限频率”。将影▨响到脉冲上升时间，因此在选择采集仪单元时需要考虑采集精度等。

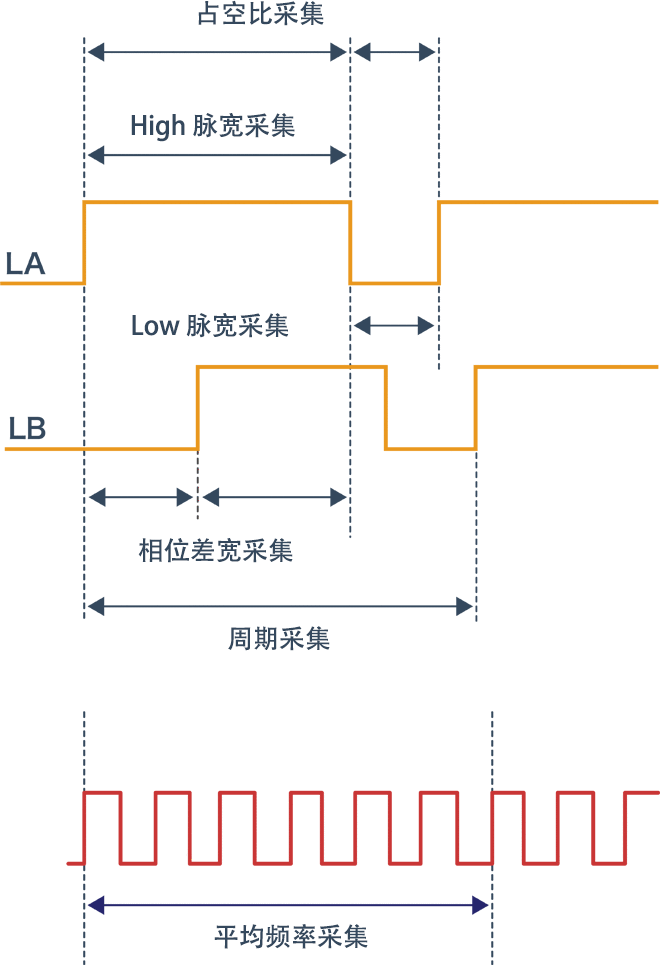

除输入脉冲的频率及周期以外，脉宽（high/low）、占空比、相位差宽等也是重要因素。选择采集仪单元时，将可采集内容与诸如“是否要获取频率”、“是否要获取周期”、“🦩是否要获取脉宽”等要获取的数据结合起来ꦯ考虑。

除此之外，还有脉冲输入种类及通道数、分辨率、最小脉宽、采集范围、可计数采集脉冲🍷范围等多种项目。例如，想比较多个脉冲时，需要相应通𒉰道数的采集仪单元。
