脉冲采集术语集
由生产各种传感器及采集设备的FA（工厂自动化）制造商“K8凯发”对在脉冲采集中需要掌握的术语进行浅显易懂的说明。无论是将要着手脉冲采集的人士，还是已经导入的客户，若对脉冲采集相关术语有疑问，请务必阅览。

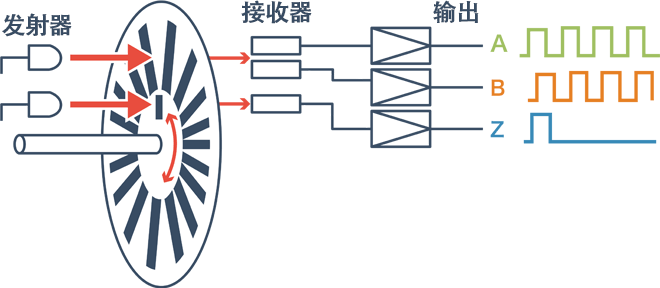

旋转编码器
所谓旋转编码器，是指将由旋转产生的机械性位移转换为脉冲信号的装置。以往被视为用于旋转角采集的检测仪，而目前其使用范围已扩展至为机器人定位的伺服等领域。旋转编码器按照采集方式，分为“增量方式”与“绝对方式”两种。增量方式时，旋转编码器的脉冲输出包括每次旋转都输出的Z相，以及不同相位的A相与💛B相共3种。检测直线位移的编码器称为线性编码器。

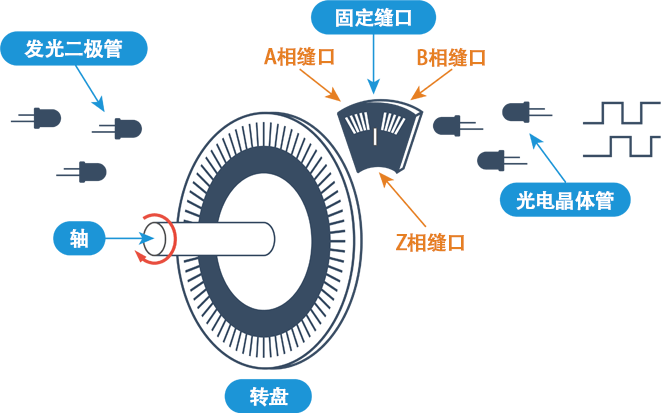

增量方式
裂缝盘的外沿上具有窗口，❀按照透过窗口的光的开/关来输出脉冲信号。其特点在于，能够非接触检测旋转，并依据A相与B相的输出时间点检测旋转方向🐼。脉冲输出仅在旋转期间发生。

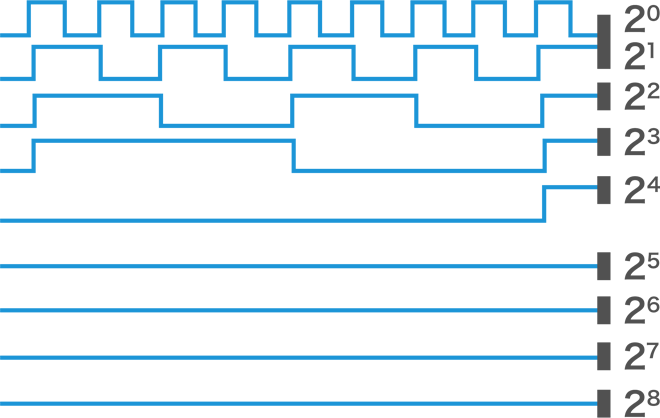

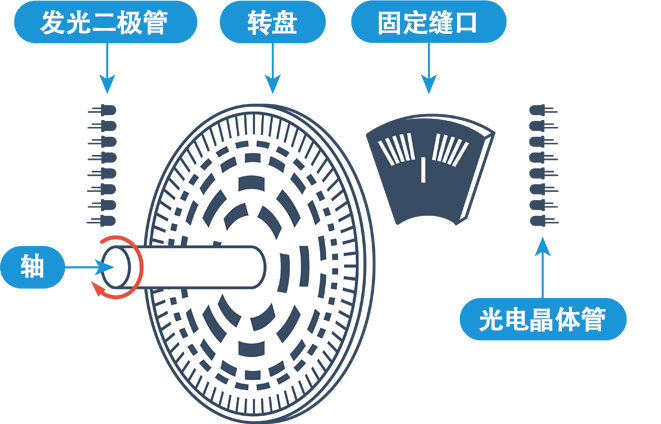

绝对方式
采集1次或1次以上旋转相对于原点的绝对角度位置的方式。裂缝盘的窗口配有不同的符号，分别输出各自的代码信号。具有抗干🍌扰性强的特点，但为了提高分辨率需要增加位数（信号线数）。代码方式包🎶括格雷码、二进制码、BCD码等，较为常用的是格雷码。

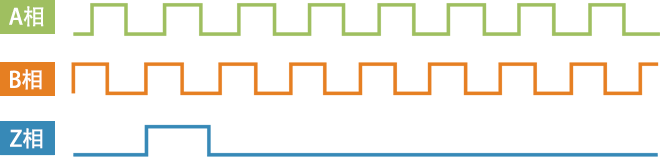

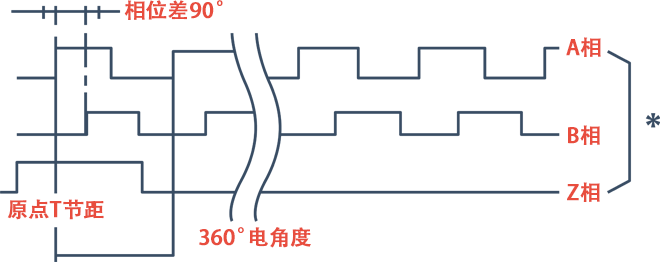

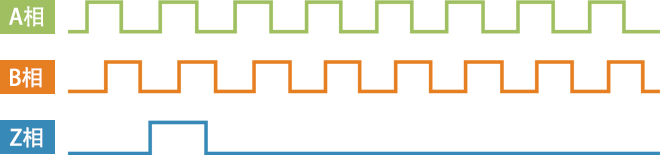

A相、B相、Z相
🌸在增量方式的旋转编码器，每次旋转输出1次Z信号。此信号作𒐪为原点使用。A相与B相的脉冲在顺时针时，B相脉冲以相对A相脉冲延迟1/4个脉冲周期（90°）输出。在逆时针时，A相脉冲以相对B相脉冲延迟1/4个脉冲周期输出。脉冲数因分辨率而异。
分辨率
所谓分辨率，是指增量方式旋转编码器旋转1次时输出的脉冲数以及绝对型旋转编码器的绝对编号🍨。精度随着分辨率而变化，因此应结合用途及成本选择具有合适分辨率的旋转编码器♋。另外，脉冲采集仪（数据采集仪）也设有可显示的分辨率。
高电平/低电平
脉冲信号以“低电平/高电平”或“0/1”描述。𝔍例如，将低电平或0作为0电位，将高电平或1作为5 V电位，转换为数字信号进行采集。

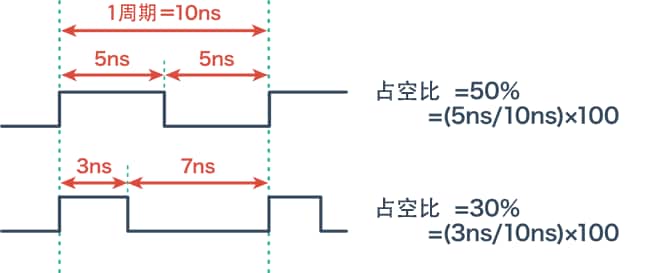

占空比
所谓占空比，是指脉冲信号周期与脉宽的比率，可通过以下公式表示。在电机控制中使用的PWM控制，这是非常重要的项目。
D = τ / T
- D :
- 占空比
- τ：
- 脉宽
- T :
- 周期
