DataMatrix码（ECC200）类型包括长方形与正方形两种，单元数必须是偶数。

这份资料汇集了“二维码”相关知识！

为您简明易懂地解说QR码、DataMatrix、PDF417等二维码的机制及规格。

下载

Data Matrix 码的结构

Data 𝓀Matrix 码是一种由 ID Matrix 于 1987 年开发的矩阵二维码，在 1996 年注册为 AIMI 的 ISS 标准，在 2000 年注册为 ISO/IEC 标准。

旧版的 Data Matrix 码包括 ECC000、ECC050、ECC080、ECC100 和 ᩚᩚᩚᩚᩚᩚ⁤⁤⁤⁤ᩚ⁤⁤⁤⁤ᩚ⁤⁤⁤⁤ᩚ𒀱ᩚᩚᩚECC140。ECC200 是最新的 Data Matrix码版本，可以配置为正方形或矩形。

ECC000、ECC050、ECC080、ECC100 和 ECC140

它们是由使用卷积纠正的范围从 9 × 9 到 49 × 49 的奇数模块组成的。
由于当数据庞大时，略微失真会干扰读取，因此几乎从不使用较旧版本。

下载

ECC200

ECC200 升级了纠错功能，可消除失真问题。
它使用 Reed-Solomon 执行纠错，可在部分代码损坏时恢复数据。
ECC200 已国际标准化。当需要 Data Matrix 码时，通常使用 ECC200 版🍬本。

下载

Data Matrix 码的结构 (ECC200)

对准图案和时钟图案

Data Matrix 码的数据区域四周为 L ღ形框（称为“对准图案”）和点线（称为“时钟图案”）。读取器将捕获这些图案，通过图𒁃像处理技术确定代码的位置。因此，可从各个方向上读取 Data Matrix 码。

当模块数目超过 24 × 24 时，代码将ꦉ分成区块，每侧不会超过 24 个模块。此结构可防止代码失真。

下载

代码尺寸和区块数

共有 24 种代码尺寸，范围为从 10 × 10 模块到 144 × 144 模块（对于矩形，共有六种尺寸）。
🌺 当某个代码的模块数目超过 26 × 26（对于数据，模块数目超过 24 × 24）时，它会划分为区块，如下所示，每侧不超过 24 个模块。此结构可防止代码失真。

下载

边距

Data Matrix 码四周的边距应大于模块。

下载

纠错码（Reed-Solomon 码）

当部分 Data Matrix 码损坏时，Reed-Solomon 码会恢复数据。

下载

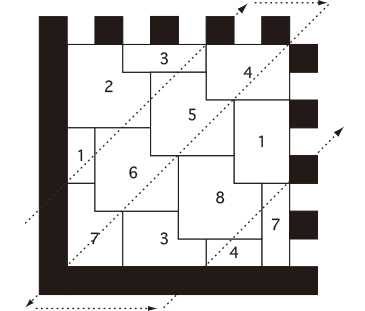

数据和纠错码排列

数据和纠错码按如下所示排列。

如需将“YSK”转换为⛄ Data Matrix 码：对 YSK 进行编码，按下面的方法计算纠错码，并将纠错码排成正方形。

下载

Data Matrix 码的规格

Data Matrix 码 (ECC200) 共有两种配置：正方形和矩形，包含的单元数始终为偶数。

正方形

矩形

如何确定 Data Matrix 码尺寸

Data Matrix 码的实际尺寸的计算方法为符号尺寸乘以模块的可印刷尺寸。

如果模块尺寸为 0.25 mm，

符号尺寸：10 × 10 模块 = 2.5 × 2.5 mm
符号尺寸：32 × 32 模块 = 8.0 × 8.0 mm
符号尺寸：8 × 18 模块 = 2.0 × 4.5 mm

下载

每个符号尺寸的数据容量

正方形

矩形

下载

GS1 DataMatrix

GS1 Data Matrix 一种由 GS1 标准化以便分发的二维码符号。它以 ECC200 标准为基础，定义了下列规则以便与传统的 Data Mat💜rix 码区分开来。

GS1 Data Matrix 码的主要内容

下载

GS1 模块的印刷尺寸

GS1 建议在印刷 GS1 Data Matrix 码时为模块使用下列尺寸。

下载

GS1 Data Matrix 码示例

下载

与 GS1-128 的关系

GS1 Data Matriꦕx 码与 GS1-128 的数据结构相同。因此，如果有必要处理大量数据，🍃但是实际上印刷区域有限，则可能将使用 GS1 Data Matrix 码。此外，GS1 Data Matrix 码将针对医疗行业进行标准化。由于代码将直接印刷在不锈钢医疗器械（如手术刀和剪刀）上，因此制定了相关指导原则。

• * 不锈钢医疗器械：由不锈钢、铝、铜合金、钛或陶瓷等材料制成的仪器，可在医疗操作和手术中重复使用。
