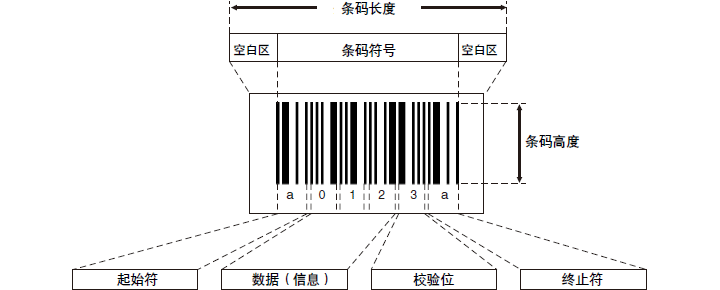

条码结构
下面介绍条码格式。
空白区（边缘）
条码符号的左、右端。如果边缘宽度不够，条码读取器就无法对条码数据进行扫描。
左右边缘都必须至少是窄条宽度（最小单元宽度）的10倍。（请参阅网页。这里了解详情）
注意点
如果空白区宽度不够，条码读取器就不能可靠地扫描条码数据。
起始/终止符
表明数据开始和结束的字符。条码的种类不同，起始/终止符也不一样。CODE 39采用"*"，CODABAR采用"a"、 "b"、 "c" 和 "d"。（EAN和I🌳TF采纳，不是字符，是表明数据开始和结束的条形图案。）
数据（信息）
字符的条码图案（数字的、字母的、等等）代表从左开始的数据。
ಞ上ജ图中从左的条型图案分别代表"0"、"1"、"2"，显示数据"012"已经被验证。
校验位
计算数值以校验读取错误。直接附在条码后。
（请参阅网页。这里了解详情）
条码长度
条码的长度包括左右空白区的长度。如果包括空白区在内的条码与扫描宽度不符，条码读取器就无法扫描数据。
条高
在打印机许可的💟条件下条码尽量要高。如果条码高度不够，激光将会偏离条码，导致读取困难。推荐高度为超过条码长度的15%。
窄条和宽条

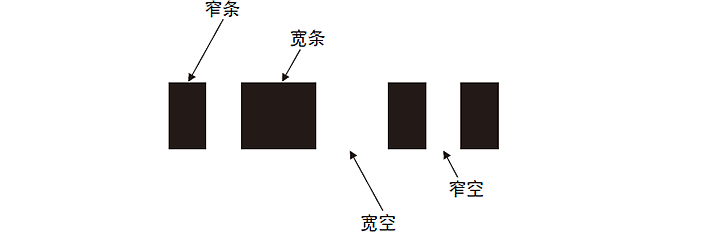

下面介绍组成条码的最小单位条和空。
条码是窄、宽不等的条和空的组合。每个条和空的名称如下：
| NB | Narrow bar |
|---|---|
| WB | Wide bar |
| NS | Narrow space |
| WS | Wide space |
窄、宽的比例定义如下：
NB : WB = NS : WS = 1 : 2至 1 : 3
注意点
如果窄宽比超过以上范围，条码读取易导致故障。
在准备条码时，要特别注意该比例。一般准备条码时推荐的比例如下：
NB : WB = NS : WS = 1 : 2.5 （推荐比例）
窄条的宽度是选择条码读取器的关键。
窄条宽度也称做"最小单元宽度"
注意点
- 如果窄条宽度很小：
- 条码的尺寸就小。
- 在给定空间内可以打印多个数位的条码。
- 条码的可读取范围（读取深度）是很狭窄的。
- 打印条码的打印机必须具有高性能。（激光打印机、传热打印机）
- 如果窄条的宽度很大：
- 条码的尺寸变大。
- 条码的可读取范围（读取深度）变宽。
- 打印条码时可以使用低性能打印机。
（工厂自动化用点式打印机、喷墨打印机）
二进制和多级
二进制和多级
CODE 39、CODABAR和ITF种类中的条码包括窄和宽两个级别宽度的条码。称作"二进制"条码。
窄宽比为1：2至1：3。可能有偏差。

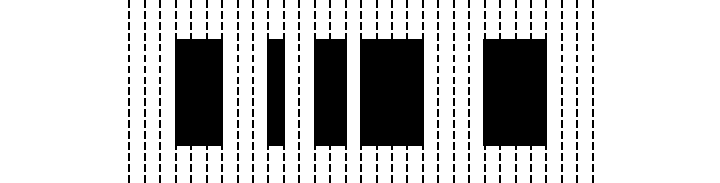

EAN和CODE 128种类中的条码包括四个级别宽度的窄和宽的条码。它被称作"多级"条码。
比例为1：2：3：4。偏差有限。
注意点
"多级" EAN和CODE 128的条宽有四个级别。如果打印质量不好，不能确认条宽，往往会出现读取错误。
包括点式打印机在内的打印质量不好的打印机不适合用于EAN和CODE 128。
什么是校验位？
校验位是一个被计算用于校验读取错误的数值。

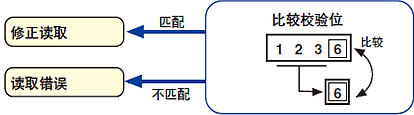

以下说明校验流程和计算方法。
带有数据"123"
和校验数位"6"的条码。
- 条码被读取
- 校验位从数据中进行计算
- 计算的校验位与附加的读取条码进行比较。
- 如果不匹配，出现读取错误。
注意点

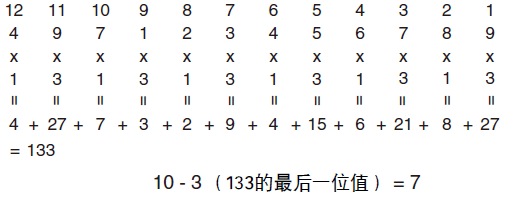

- 计算校验位
- 下面说明如何计算校验位，采用模块10/3。以重量为例，适用于EAN和ITF。
①从右开始依次为码值编码。
②每个奇数编码值乘以3而每个偶数编码值乘以1。
③加总乘积得数，然后用10 减去和的最后一位数，得到校验位。
因此，计算出的校验位为7。
