梯形图能力考试

如需使用简化配线网络控制驱动设备，必须将DM的特定位置于ON以开始定位等。
现已创建通过MR500的ON/OFF将DM500的第7位置于ON/OFF的梯形图程序。
请根据以下梯形图程序，从解答1至解答3中选择适合填入空栏的选项。

解答 1

解答 2

◎正确！

解答 3

解说

该问题为进行字软元件的位处理时的屏蔽处理相关问题。

< 正确（解答2）的动作流程 >

(1) MR500置于ON后，DM500的值（下例为H0101）将被读取。

(2) 计算DM500与H0080的逻辑或，并存储至DM500。

若为逻辑或，只要其中一个为1（ON），其结果为1（ON）

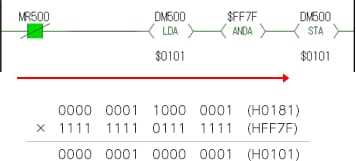

(3) MR500置于OFF后，计算DM500toHFF7F的逻辑与，并存储至DM500。

若为逻辑与，两者均为1（ON），其结果为1（ON）

参考 : BOUT指令

进行字软元件的位处理时，如果使用BOUT指令则十分简单。
