梯形图能力考试

为了以1秒为周期输出PWM信号，现已创建每秒开启DM0*100 ms的梯形图。

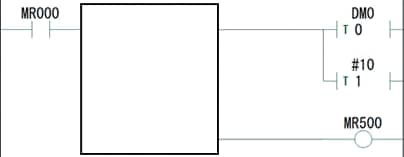

请根据以下梯形图程序，从解答1至解答3中选择适合填入空栏的选项。

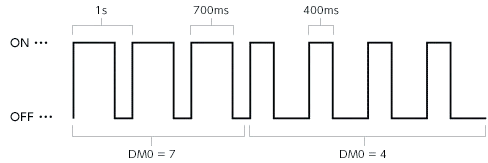

<（参考）MR500的动作>

解答 1

解答 2

◎正确！

解答 3

解说

< 正确（解答2）的动作流程 >

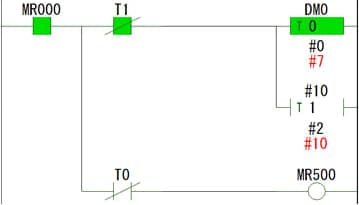

(1) MR0置于ON后，T0和T1均未置于ON，因此MR500置于ON，T0和T1分别开始动作。

(2) DM0*100 ms𓆏后（图中DM0=7，因此为700 ms后），T0置于ON，且MR500置于OFF。

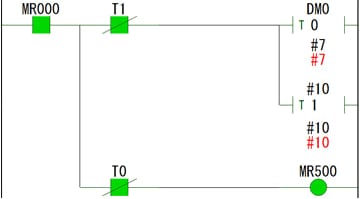

(3) 1 s后T1置于ON，且T0和T1分别复位。

(4)重复进行(1)至(3)的动作。

参考 : TPOUT指令

如果使用TPOUT指🌄令（时间分割比例输出），即可轻松以本次指定的ON时𒈔间和周期对位软元件进行脉冲输出。

记述上述指令语言后，可以1000 ms为周期使MR500置于ON DM0*1 ms。
