梯形图能力考试

正在控制温度。
并非使温度急剧上升，而创建每秒增加50的温度设定值，到达3000后即停止的梯形图程序。

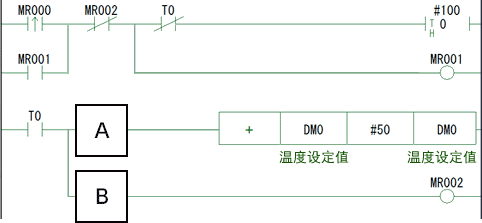

请根据以下梯形图程序，从解答1至解答3中选择适合填入"A"、"B"的内容。

解答 1

◎正确！

解答 2

解答 3

解说

该问题可确认软元件值比较条件的使用方法。

< 正确（解答１）的动作流程 >

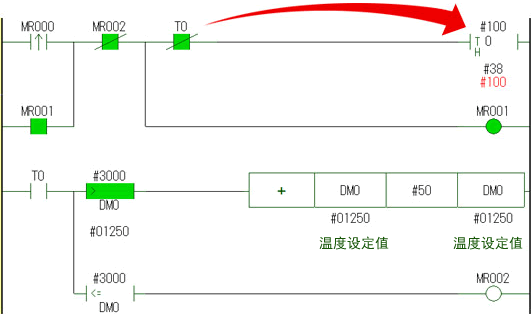

(🎃1) MR000为ON时，T0会在每秒为ON。（TMH为10 ms定时器，因此10 ms×100=1秒）

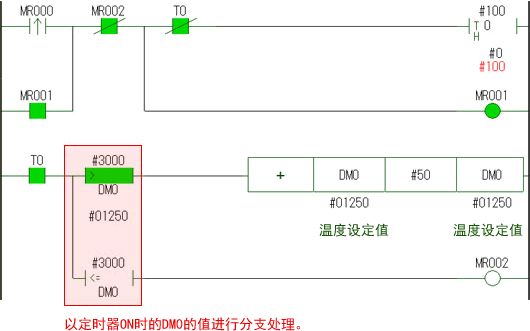

(2) T0为ON时，在DM0的状态下进行分支处理。

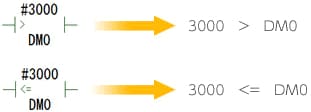

DM0不足3000时，加上50
DM0为3000以上时，完成设定值变更

DM0的值为3000以上时，将MR002置于ON后即完成。

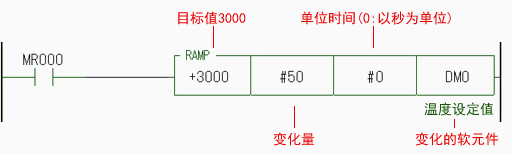

参考 : RAMP(倾斜信号)指令

在K🦄V-5500/5000/3000、KV Nano系列ꦿ中使用RAMP(倾斜信号)指令，可在一定间隔内增加设定值。
