梯形图能力考试

时间同步动作的相关问题
难易程度★★☆

使用CPU单元的日历计时器，创建梯形图程序，该程序可控制按照时间开启/关闭的运行位。
请从解答1至解答3中，选择要填入以下空栏中可实现上述动作的梯形图程序。


动作条件
"8点至17点（59分59秒）之间，开启运行中继电器R500。（在18点关闭。）"



提示
日历计时器被分配为控制存储器（CM）。
可在程序内使用CM，设定对应时间的控制。

解答 1
◎正确！
解答 2
×
解答 3
×
解说

该问题旨在确认比较接点指令的使用方法。

< 正确（解答１）的动作流程 >

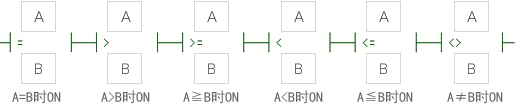

比较接点指令是根据比较运算结果进行开启/关闭的接点指令。


各自的解答动作如下所示。

参考 : 星期接点

星期接点为监视CPU单元的日历计时器，并在指定期间开启的接点指令。


如果使用星期接点，则可通过少数指令语创建更详细的机关指定。
