梯形图能力考试

已置于ON的传感器的编号输出问题
难易程度★★★

对R1000~R1315的64个传感器进行配线。

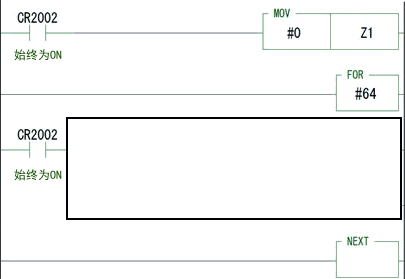

对置于ON的传感器进行编码并以二进制数据形式进行输出,创建了以下梯形图,
例如:在5号传感器R1005置于ON时,将5存储到DM0中。
请从解答1~解答3中选择适合填入空栏的内容。

解答 1
◎正确!
解答 2
×
解答 3
×
解说

该题旨在将已置于ON的位设备编号存储到字设备中。

< 正确(解答1)的动作流程 >

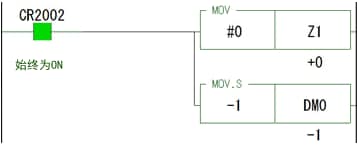

(1) 上面2行将变址寄存器Z1和DM0的数值进行初始化。

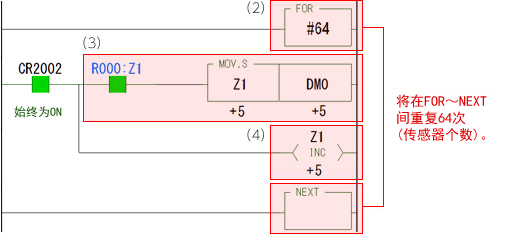

(2) 通过FOR循环,将FOR~NEXT间的梯形图循环64次。

(3) R(0+Z1)号的继电器为ON时,将Z1的值带入DM0。

(4) 每经一次循环,对Z1的值+1。

参考 : ENCO指令

使用ENCO指令(8位编码),可在连续的位设备内检测出变为1的比特位。
例如,如下所述,可以将R0~R315中置于ON的比特位代入DM0。
