梯形图能力考试

单触发回路的相关问题(2)
难易程度★☆☆

具有检测工件后在一定期间内阀门输出置于ON,并涂抹溶剂的装置。请从解答1至解答3中,

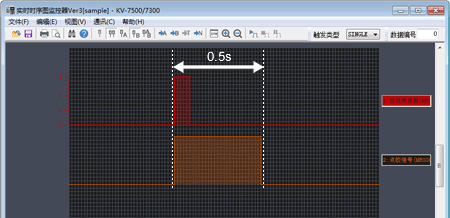

选择适当的梯形图,作为传感器置于ON后处于ON状态,经过0.5秒后置于OFF的程序。

解答 1
◎正确!
解答 2
×
解答 3
×
解说

该问题旨在确认单触发回路程序的理解程度。

< 正确(解答1)的动作流程 >

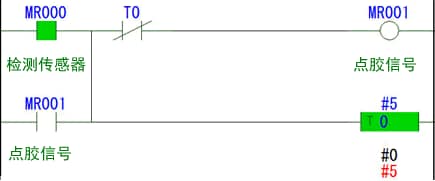

(1)MR0置于ON后,MR1也置于ON,并进行自我保持。

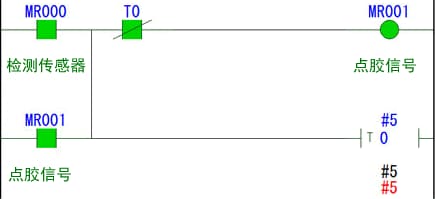

(2)MR0置于ON后,经过0.5秒后T0置于ON,且MR1复位。

参考 : SHOT指令

使用KV系列创建单触发回路时,如果使用SHOT指令,可轻松实现单触发动作。
