梯形图能力考试

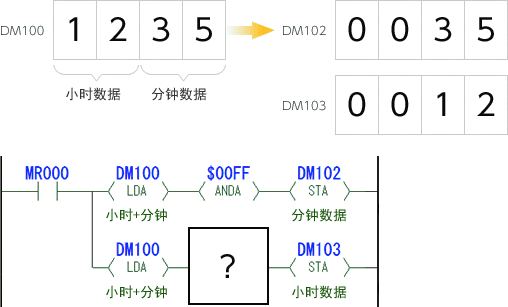

将从上位PLC发送时间信息。发送来的信息将在1个字寄存器中，以高位字节的小时数据（BCD）格式、
低位字节的分钟数据（BCD）格式进行存储。按2个字寄存器分别进行存储，可轻松处理时间。
此时，请从解答1至解答3中，选择作为梯形图程序的适当梯形图。

解答 1

解答 2

解答 3

◎正确！

解说

该问题旨在确认十六进制的位的思考方式。

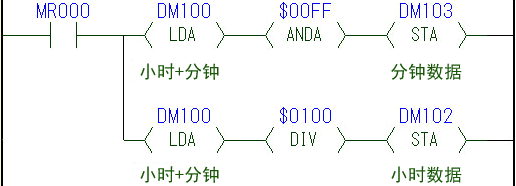

< 正确（解答3）的解说 >

十进制时，各位为1(100）、10(101）、100(102）……的倍数。

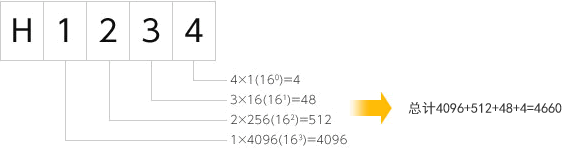

十六进制时，各位为1=(160）、16(=161）、256(=162）……的倍数。

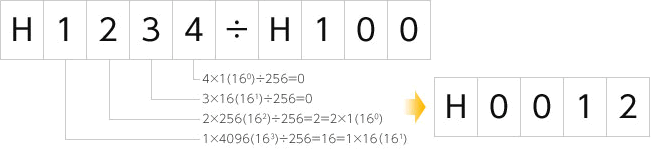

用H100(256=162)除以该数字后，将得到如下结果。

*实际的梯形图程序内使෴用DIV指令时，必须将临时存储器TM0设为0，🌜因此请在LDA指令与DIV指令之间追加EXT指令。

参考 : DISB（字节分离）指令

如果使用DISB（字节分离）指令，仅需1个指令语即可执行上述梯形图程序。
