梯形图能力考试

扫描过程的相关问题（4）
难易程度★☆☆

请从解答1至解答3中选择以下梯形图程序的执行结果。

解答 1
×
解答 2
×
解答 3
◎正确！
解说

该问题旨在确认梯形图处理流程的理解程度。


< 正确（解答3）的动作流程 >

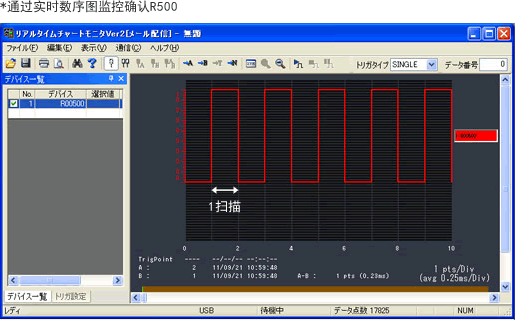

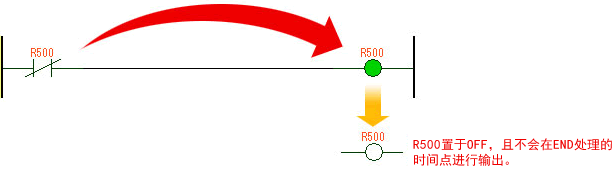

(1)R500置于OFF时，会在以下梯形图处理时变为O🐼N，且在END处理的时间点向外部输出R500。


(2)在下一次扫描中，由于R෴500置于ON，因此与(1)相反，会在梯形图处理时变为OFF，且在END处理的时间点关꧅闭外部输出。


(3)重复(1)和(2)，每次扫描时，R500重复ON/OFF。
