梯形图能力考试

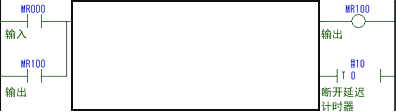

创建MR000置于OFF后延时1秒使MR100置于OFF的断开延迟回路。
请从解答1至解答3中选择适合填入以下空白栏的梯形图程序。

解答 1

解答 2

解答 3

◎正确！

解说

梯形图的基础之断开延迟动作的确认。

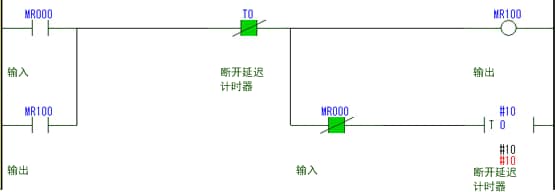

< 正确（解答3）的动作流程 >

(1)将MR0置于ON后，MR100将进行自我保持并持续处于ON状态。

(2)将MR0置于OFF后，将执行计时器（T0）。

(3)计时器（T0）将在1秒后置于ON，自我保持回路会被复位，且MR100置于OFF。

参考 : 便捷指令

在KV-5500/5000/3000中，通过1个指令语言操作断开延迟动作。

仅上述1行可进行断开延迟动作。
此外，备有接通延迟动作（将输入置于ON后，在经过指定时间后将输出置于ON的动作）用的便捷指令。
